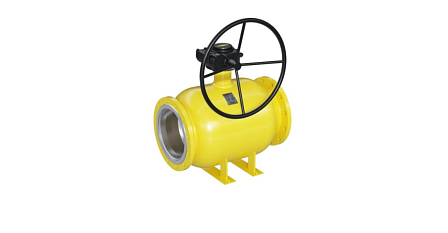

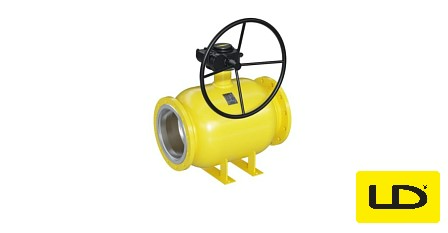

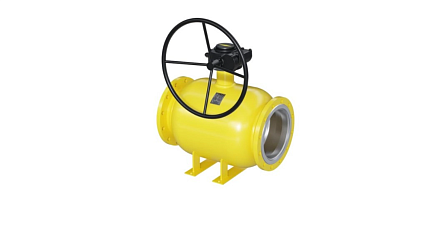

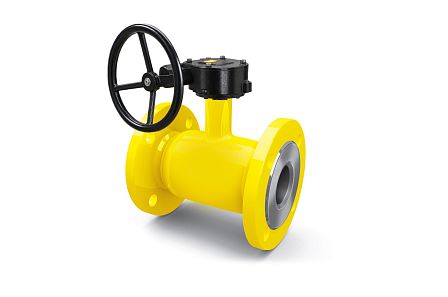

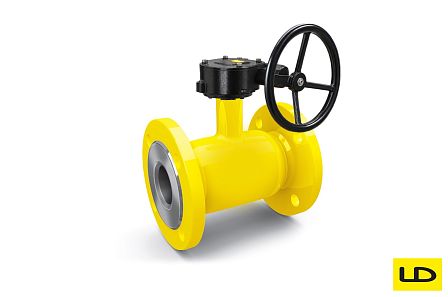

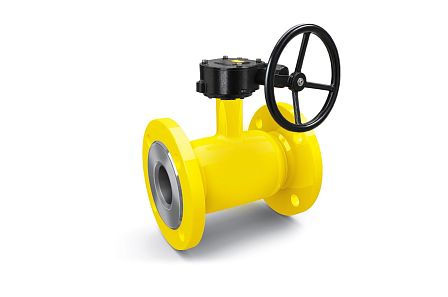

Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду150/125, Ру25, сталь20, 11111509252RGLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и эксплуатационные показатели:
- Серийный ряд: LD Gas, модель КШЦФ Р (с редуктором)
- Классификационный тип: кран шаровой газовый неполнопроходной фланцевый
- Диаметр фланцев / затвора: Ду150/125 (DN 150 мм на входе/выходе, диаметр прохода шара 125 мм)
- Номинальное давление среды: Ру25 (PN 2,5 МПа / 25 кгс/см²)
- Форма проточной зоны: неполнопроходная (редуцированная, стандартный проход, Н/П)
- Способ фиксации к трубопроводу: фланцевый по стандарту ГОСТ 33259-2015 (исполнение B)
- Механизм позиционирования: ручной угловой червячный редуктор с маховиком
- Материал цельносварного корпуса и фланцев: конструкционная качественная сталь марки Сталь 20 (ГОСТ 1050-88)
- Материал запорной пробки: коррозионно-стойкая сталь марки AISI 304 / 12Х18Н10Т
- Материал поворотного шпинделя: жаропрочная нержавеющая сталь марки 20Х13
- Седловая герметизация: износостойкий композитный полимер Ф4К20 с механическим пружинным поджатием
- Уплотнительный узел штока: графитонаполненный фторопласт Ф-4, кольца из газостойкого эластомера FKM/NBR
- Норма плотности затвора: класс «А» по ГОСТ 9544-2015 (протечки газа исключены)
- Рабочая среда: товарный природный газ по ГОСТ 5542, сжиженные углеводородные газы (СУГ) по ГОСТ 20448, пропан, бутан, сухие нейтральные газы, сжатый воздух
- Допустимая температура рабочей среды: от -40 °C до +80 °C (для газовых систем по нормам безопасности)
- Климатическое районирование: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C.
Червячный редуктор преобразует вращательное движение маховика в плавный поворот сферического затвора на 90 градусов. Это исключает необходимость приложения чрезмерных физических усилий обслуживающим персоналом при перекрытии потока высокого давления, предотвращает динамические скачки давления в магистрали и фиксирует шар в промежуточных и крайних положениях. Механический стрелочный указатель на редукторе обеспечивает однозначную визуальную индикацию положения затвора.
Фланцевое соединение позволяет монтировать и демонтировать кран на взрывоопасных объектах без использования электродуговой сварки. Изделие применяется на газораспределительных станциях (ГРС), пунктах редуцирования газа (ГРПБ, ГРПШ), магистральных газопроводах подачи топлива к турбинам ТЭЦ и газонаполнительных станциях (ГНС).
