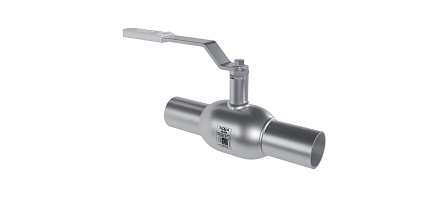

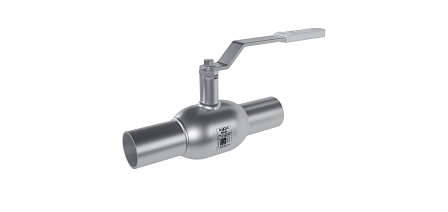

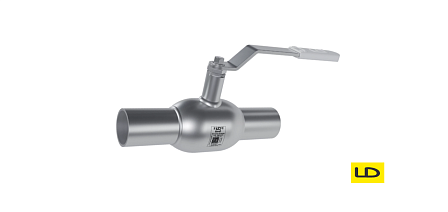

Кран шаровой П/П приварной Energy, LD, КШЦП Ду80, Ру25, сталь 03Х17Н14М3, 12200800259MWLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран представляет собой полнопроходное трубопроводное запорное устройство неразборного сварного типа из коррозионно-стойкой молибденсодержащей стали. Изделие предназначено для полного перекрытия потоков химически агрессивных и нейтральных рабочих сред. Арматура относится к классу запорных устройств прямого действия и эксплуатируется исключительно в двух крайних положениях («открыто» или «закрыто»).
Назначение и рабочие среды
Оборудование используется на технологических линиях химических, биохимических, фармацевтических, целлюлозно-бумажных и нефтегазоперерабатывающих производств. За счет применения стали 03Х17Н14М3 кран рассчитан на транспортировку сред с повышенным содержанием хлоридов, растворов органических и неорганических кислот, щелочей, морской воды, минеральных масел, технологического пара и технических газов при отсутствии абразивных механических частиц.
Конструктивные особенности
Цельносварной корпус выполнен из кислотостойкой аустенитной стали 03Х17Н14М3, предотвращающей точечную (питтинговую) и межкристаллитную коррозию. Конструкция с полным проходом (диаметр отверстия в шаре 80 мм при номинале патрубков Ду 80 мм) обеспечивает прямолинейное движение среды без сужений, исключая гидравлические потери давления и скопление осадка. Управление положением шара осуществляется поворотом ручки-рычага на угол 90°, что обеспечивает быстрое открытие или перекрытие потока. Неразборная схема со сварными патрубками исключает наличие фланцевых разъемов и внешних протечек при рабочем давлении до 2,5 МПа.
Технические параметры и характеристики
Условный проход (DN / Ду): 80 мм
Диаметр проходного отверстия: 80 мм (полнопроходной, П/П)
Номинальное давление (PN / Ру): 25 бар (2,5 МПа / 25 кгс/см²)
Тип присоединительных концов: под приварку встык (сварное соединение)
Класс герметичности затвора: класс «А».
Температурный режим рабочей среды: от -60 °C до +200 °C
Способ управления: ручной поворотный рычаг (ручка-рычаг)
Направление движения потока: двустороннее (подача среды в любом направлении)
Монтажное положение: пространственно произвольное
Назначенный ресурс работы: не менее 10 000 полных циклов
Монтажные и эксплуатационные требования
Вварка изделия в трубопровод производится аргонодуговой или электродуговой сваркой с использованием присадочных материалов, предназначенных для стали типа 03Х17Н14М3 / AISI 316L. В момент выполнения сварочных швов затвор должен находиться в полностью открытом состоянии; зона размещения полимерных седел не должна нагреваться выше +200 °C. Запорное устройство не требует регламентной протяжки, технического обслуживания или нанесения смазочных материалов на проточную часть в процессе эксплуатации.
