Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду50, Ру40, сталь 03Х17Н14М3, 11110509409MWLD000000000
-30%

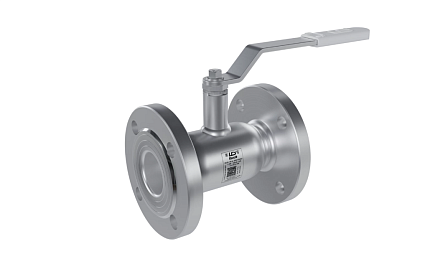

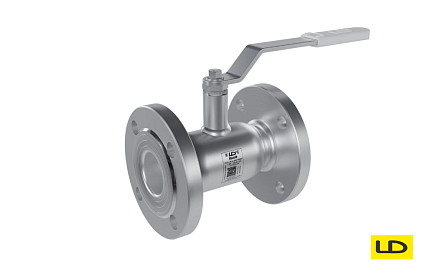

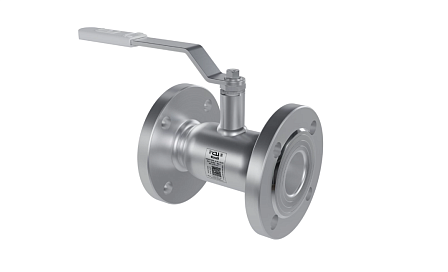

Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду50, Ру40, сталь 03Х17Н14М3, 11110509409MWLD000000000
АРТ: 11110509409MWLD000000000
-30%

Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду50, Ру40, сталь 03Х17Н14М3, 11110509409MWLD000000000

АРТ: 11110509409MWLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
-30%
40 555.79 ₽
28 389.05 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду50, Ру40, сталь 03Х17Н14М3, (артикул 11110509409MWLD000000000) представляет собой запорное устройство, выполненное из коррозионностойкой стали марки 03Х17Н14М3. Изделие предназначено для дискретного управления потоком рабочих сред в трубопроводных системах высокого давления. Фланцевый тип присоединения обеспечивает возможность оперативного монтажа и демонтажа арматуры на участках сети, требующих периодического технического обслуживания или замены компонентов.

Технические характеристики:
  • Тип изделия: Кран шаровой фланцевый, неполнопроходной.
  • Серия: LD Energy, тип КШЦФ.
  • Номинальный диаметр (DN/Ду): 50 мм.
  • Номинальное давление (PN/Ру): 4,0 МПа (40 кгс/см²).
  • Материал корпуса: Сталь 03Х17Н14М3 (хромоникельмолибденовая нержавеющая сталь).
  • Тип соединения: Фланцевое, исполнение согласно проектной документации и ГОСТ 33259.
  • Класс герметичности: «А» (согласно ГОСТ 9544).
  • Температурный режим среды: от -60°C до +200°C.
  • Тип управления: Ручной привод (рычаг).
  • Рабочая среда: Химически активные жидкости, агрессивные газообразные среды, вода, пар, нефтепродукты.
  • Материал уплотнения затвора: Фторопласт (PTFE) со специальными наполнителями.
Особенности конструкции и материальное исполнение:
Применение стали марки 03Х17Н14М3 обусловлено необходимостью эксплуатации оборудования в условиях воздействия агрессивных сред, включая кислоты, щелочи и хлориды. Данная марка стали обладает высокой стойкостью к питтинговой и щелевой коррозии. Неполнопроходная геометрия проточной части обеспечивает необходимые показатели гидродинамического сопротивления для трубопроводов Ду50, работающих при давлении до 40 бар.

Конструктивно кран выполнен в цельносварном корпусе, что исключает риск возникновения внешних протечек через разъемные соединения корпуса. Шаровая пробка имеет прецизионную механическую обработку, обеспечивающую плотное прилегание к седловым уплотнениям. Подпружиненная система седел гарантирует стабильную герметичность затвора в широком диапазоне рабочих давлений. Конструкция рассчитана на длительный цикл эксплуатации без необходимости проведения ремонтных работ внутренних узлов.
Техническая эксплуатация:

Устройство подлежит установке на трубопроводы в соответствии с требованиями ПБ 03-585-03 и ТР ТС 032/2013. При выполнении монтажных операций с использованием фланцев необходимо соблюдать последовательность затяжки крепежных элементов (шпилек/болтов) для обеспечения равномерного распределения усилия на прокладку. Использование данной модели на трубопроводах, подверженных значительным вибрационным нагрузкам, требует установки дополнительных опорных элементов, снимающих механическое напряжение с фланцевых стыков.

Изделие прошло заводские испытания на герметичность затвора, прочность корпуса и работоспособность подвижных частей при максимальном рабочем давлении. Техническая документация, поставляемая с краном, содержит сведения о химическом составе стали и результатах контроля качества сварных соединений. Кран шаровой LD Energy данной серии не предназначен для регулирования расхода рабочей среды; должен эксплуатироваться исключительно в положениях «полностью открыто» или «полностью закрыто». Остановка потока осуществляется поворотом рычага на 90 градусов. Для обеспечения заявленного срока службы необходимо соблюдение правил эксплуатации, исключающих превышение допустимых температурных и барических показателей.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
11110509409MWLD000000000
Объём одной штуки, м³
0.00378
Вес (кг)
6.1
Длина (мм)
180
Ширина (мм)
158
Высота (мм)
133
Дата доставки в ваш город
21.10.2026
Документация
Паспорт на Кран шаровой НП фланцевый Energy, LD, КШЦФ, сталь 03Х17Н14М3.pdf
1005.24Кб
Декларация о соответствии на кран LD до 19.11.2029.pdf
124.23Кб
Декларация о соответствии на Кран шаровой LD до 02.10.2028.pdf
670.78Кб
Сертификат соответствия на Кран шаровой LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на Кран шаровой LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на Кран шаровой LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на Кран шаровой LD.pdf
1.52Мб
Каталог шаровых кранов LD Energy из нержавеющей стали 03Х17Н14М3.pdf
8.01Мб
