Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду65, Ру16, сталь 03Х17Н14М3, 11110659169MWLD000000000

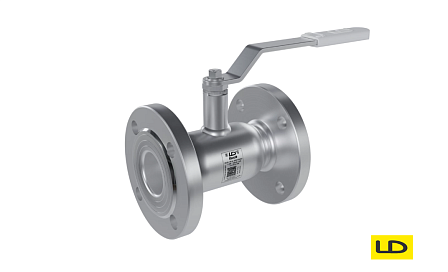

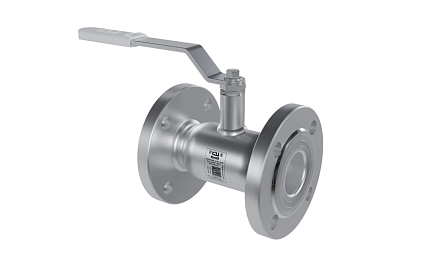

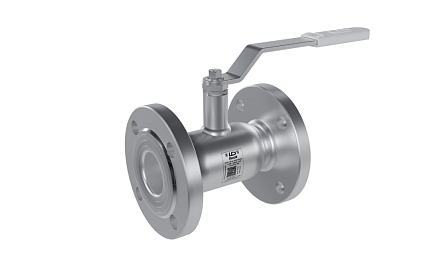

Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду65, Ру16, сталь 03Х17Н14М3, 11110659169MWLD000000000
АРТ: 11110659169MWLD000000000

Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду65, Ру16, сталь 03Х17Н14М3, 11110659169MWLD000000000

АРТ: 11110659169MWLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание
Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду65, Ру16, сталь 03Х17Н14М3, (артикул 11110659169MWLD000000000) представляет собой изделие промышленной запорной арматуры, неполнопроходной стальной шаровый кран марки LD серии Energy (КШЦФ) с фланцевым методом присоединения, предназначенный для перекрытия потоков агрессивных жидких или газообразных сред в технологических трубопроводных системах.

Корпусные элементы и детали проточной части изготавливаются из коррозионностойкой молибденсодержащей нержавеющей стали марки 03Х17Н14М3. Тип монтажа на инженерную сеть – фланцевый (соединение через приварные фланцы с использованием крепежных изделий). Проточный канал выполнен по неполнопроходной схеме (Н/П), при которой размер внутреннего отверстия шаровой пробки отличается от номинального диаметра патрубков Ду 65. Управление запорным элементом осуществляется вручную посредством рукоятки.

Спецификация и технические параметры:
  • Наименование: кран шаровой стальной фланцевый неполнопроходной
  • Бренд: LD
  • Товарная линейка: Energy
  • Серия арматуры: КШЦФ
  • Условный диаметр (Ду): 65 мм (с сужением прохода)
  • Номинальное давление (Ру): 16 кгс/см² (1,6 МПа)
  • Марка стали корпуса: 03Х17Н14М3
  • Пропускная способность: неполнопроходной (Н/П)
  • Тип присоединения: фланцевый
  • Тип управления: рукоятка (ручное)
  • Класс герметичности затвора: класс «А» по ГОСТ 9544
Конструктивное устройство:
Корпус имеет цельносварную конструкцию из нержавеющей стали с интегрированными присоединительными фланцами, что исключает утечки рабочей среды через центральные плоскости.
Затворный узел представляет собой шаровую пробку из высоколегированного сплава.
Седельные кольца уплотнения выполнены из фторопласта, устойчивого к химически активным средам.
Шпиндель оснащен элементами защиты от выдавливания давлением рабочей среды и комплектом сальниковых уплотнителей.
Рычаг управления закреплен на верхнем штоке и обеспечивает поворот запирающего механизма на угол 90 градусов.

Монтажные работы и эксплуатация:
Установка арматуры на трубопровод производится монтажным персоналом с помощью болтового крепежа через ответные фланцы в соответствии с проектной документацией. Стыки подлежат проверке герметичности. Изделие поставляется с заводским паспортом, содержащим массу, габаритные размеры, параметры рабочей среды и гарантийные данные. Эксплуатация допускается в стационарных условиях в пределах установленных норм давления и температуры для сталей марки 03Х17Н14М3.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы / Теплоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты изготовления
Цвет
Серые
Артикул
11110659169MWLD000000000
Объём одной штуки, м³
0.00491
Вес (кг)
8.5
Длина (мм)
200
Ширина (мм)
178
Высота (мм)
138
Дата доставки в ваш город
06.11.2026
Документация
Декларация о соответствии на кран LD до 19.11.2029.pdf
124.23Кб
Декларация о соответствии на Кран шаровой LD до 02.10.2028.pdf
670.78Кб
Каталог шаровых кранов LD Energy из нержавеющей стали 03Х17Н14М3.pdf
8.01Мб
Паспорт на Кран шаровой НП фланцевый Energy, LD, КШЦФ, сталь 03Х17Н14М3.pdf
1005.24Кб
Сертификат соответствия на Кран шаровой LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на Кран шаровой LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на Кран шаровой LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на Кран шаровой LD.pdf
1.52Мб
