Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду50, Ру40, сталь 12Х18Н10Т, 11110509401MWLD000000000
-30%

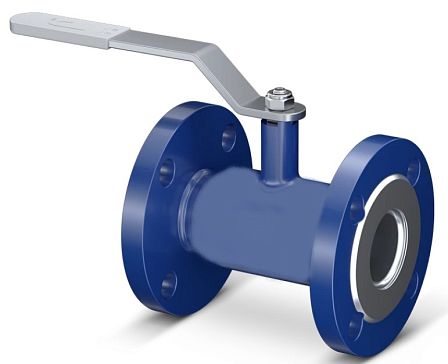

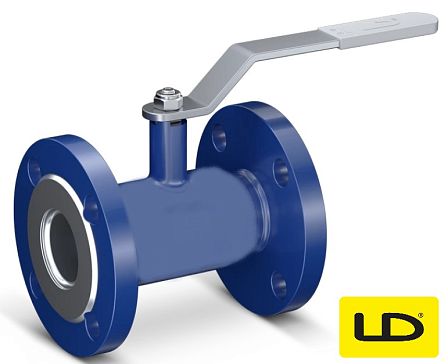

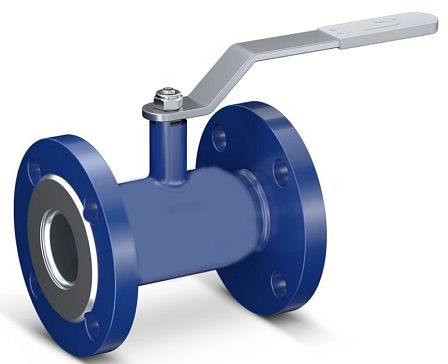

Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду50, Ру40, сталь 12Х18Н10Т, 11110509401MWLD000000000
АРТ: 11110509401MWLD000000000
-30%

Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду50, Ру40, сталь 12Х18Н10Т, 11110509401MWLD000000000

АРТ: 11110509401MWLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание
Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду50, Ру40, сталь 12Х18Н10Т, (артикул 11110509401MWLD000000000) относится к категории неполнопроходных (редуцированных) устройств запорного типа с фланцевым креплением. Кран рассчитан на эксплуатацию в системах, транспортирующих воду, пар, нефтепродукты, конденсат, природный и сжиженный газ, а также жидкие технологические среды разной степени агрессивности, нейтральные к деталям проточной части.

Параметры и технические характеристики запорного устройства:
  • Конструктивное исполнение: Кран шаровой цельносварной фланцевый (КШЦФ).
  • Тип прохода затвора: Неполнопроходной / редуцированный (Н/П).
  • Номинальный диаметр (Ду): 50 мм (DN 50).
  • Эффективный диаметр прохода (диаметр отверстия в шаре): 40 мм.
  • Номинальное избыточное давление (Ру): 4.0 МПа (PN 40 бар).
  • Тип монтажного присоединения: Фланцевое (размеры фланцев регламентируются ГОСТ 33259-2015).
  • Материал неразъемного корпуса: Коррозионностойкая хромоникельтитановая сталь марки 12Х18Н10Т (аустенитный класс).
  • Материал запорной пробки (сферы): Нержавеющая сталь 12Х18Н10Т / 08Х18Н10.
  • Материал управляющего шпинделя: Высоколегированная сталь 12Х18Н10Т.
  • Материал уплотнения затвора (седла): Износостойкий фторопласт с углеродистыми присадками (Ф4К20 / PTFE+C).
  • Уплотнение шпиндельного узла: Кольцевые прокладки из фторсилоксанового эластомера.
  • Диапазон рабочих температур среды: От -60 °C до +200 °C.
  • Климатическое исполнение по ГОСТ 15150: ХЛ1 (эксплуатация при температуре окружающей среды до -60 °C).
  • Герметичность затворного механизма: Класс «А» по ГОСТ 9544-2015 (протечки не допускаются).
  • Способ ручного управления: Поворотный рычаг из окрашенной конструкционной стали.
Особенности конструкции и материальное исполнение:
Неполнопроходная (Н/П) конструкция затвора подразумевает редуцированный диаметр проходного сечения шара (40 мм при условном диаметре фланцев 50 мм). Данное техническое решение снижает металлоемкость изделия, уменьшает габаритные размеры и массу крана, а также снижает крутящий момент на шпинделе при управлении затвором, сохраняя при этом гидравлические характеристики системы в пределах допустимых норм.
Применение легированной стали марки 12Х18Н10Т обеспечивает механическую жесткость цельносварной конструкции при давлении до 4.0 МПа и защиту от коррозии под воздействием кислот и щелочей. Фланцевое присоединение позволяет осуществлять многократный монтаж и демонтаж арматурного узла на сопрягаемые ответные фланцы трубопровода. Седла из фторопласта Ф4К20 оснащены пружинами, обеспечивающими герметичный контакт со сферой в условиях температурных деформаций.

Инструкция по монтажу и правила эксплуатации:
Установка крана шарового LD КШЦФ DN50 PN40 выполняется на фланцевые соединения трубопровода с применением соответствующих уплотнительных прокладок и крепежа. Направление движения среды в системе может быть двусторонним. Монтажное положение на горизонтальных или вертикальных участках трубопроводных линий произвольное. Кран функционирует исключительно в двух крайних режимах: «полностью открыто» или «полностью закрыто». Регулирование потока или дросселирование среды не допускается из-за риска разрушения уплотнения шара.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Синие
Артикул
11110509401MWLD000000000
Объём одной штуки, м³
0.00378
Вес (кг)
6.1
Длина (мм)
180
Ширина (мм)
158
Высота (мм)
133
Дата доставки в ваш город
29.09.2026
Документация
Декларация о соответствии на краны шаровые Energy, Energy Gas до 25.01.2028.pdf
81.28Кб
Каталог LD Energy.pdf
9.22Мб
Сертификат соответствия на краны шаровые Energy, Energy Gas до 29.08.2027.pdf
3.47Мб
Технический паспорт на кран КШЦФ Energy.pdf
414.33Кб
