Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду100/80, Ру16, сталь 12Х18Н10Т, 11111009161MWLD000000000
-30%

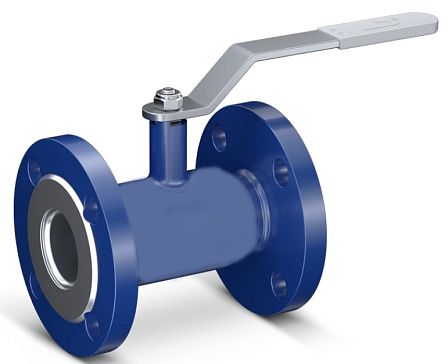

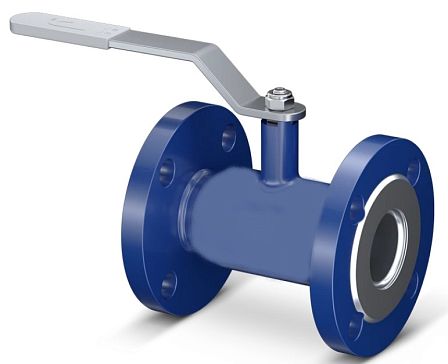

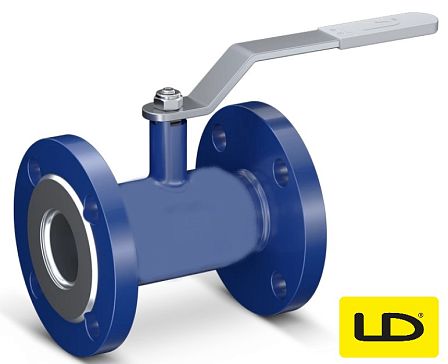

Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду100/80, Ру16, сталь 12Х18Н10Т, 11111009161MWLD000000000
АРТ: 11111009161MWLD000000000
-30%

Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду100/80, Ру16, сталь 12Х18Н10Т, 11111009161MWLD000000000

АРТ: 11111009161MWLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание
Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду100/80, Ру16, сталь 12Х18Н10Т, (артикул 11111009161MWLD000000000) представляет собой неполнопроходную (редуцированную) запорную арматуру фланцевого типа. Кран предназначен для установки на технологических линиях нефтеперерабатывающих, химических, пищевых производств, а также в сетях тепло- и водоснабжения, транспортирующих воду, пар, газы, углеводороды и слабоагрессивные жидкие среды.

Техническая спецификация запорного устройства:
  • Тип запорной арматуры: Кран шаровой цельносварной фланцевый редуцированный (КШЦФ).
  • Характер проходного сечения: Неполнопроходной / стандартнопроходной (Н/П).
  • Номинальный диаметр фланцев (Ду): 100 мм (DN 100).
  • Диаметр условного прохода затвора (эффективный проход): 80 мм (DN 80).
  • Номинальное избыточное давление (Ру): 1.6 МПа (PN 16 бар).
  • Тип присоединения: Фланцевое (присоединительные размеры по ГОСТ 33259-2015).
  • Материал цельносварной конструкции корпуса: Сталь марки 12Х18Н10Т (коррозионностойкая хромоникельтитановая сталь аустенитного класса).
  • Материал запирающего затвора (шара): Нержавеющая сталь 12Х18Н10Т / 08Х18Н10.
  • Материал шпинделя: Нержавеющая сталь 12Х18Н10Т.
  • Уплотнение седла затвора: Износостойкий фторопласт с углеродистым наполнителем (Ф4К20 / PTFE+C).
  • Уплотнение шпинделя по отношению к внешней среде: Кольца из фторсилоксанового эластомера.
  • Рабочий диапазон температур перемещаемой среды: От -60 °C до +200 °C.
  • Климатическое исполнение по ГОСТ 15150-69: ХЛ1 (устойчивость к воздействию низких температур окружающей среды до -60 °C).
  • Класс герметичности затвора: Класс «А» в соответствии с ГОСТ 9544-2015.
  • Способ ручного привода: Ручка-рычаг из оцинкованной или окрашенной углеродистой стали.
Конструкционные и материаловедческие характеристики:
Конструкция запорного органа выполнена по схеме Ду100/80 (размер присоединительных фланцев соответствует типоразмеру DN100, в то время как внутренний диаметр затворного шара составляет DN80). Редуцированная конфигурация (Н/П) снижает крутящий момент, требуемый для поворота шпинделя, уменьшает вес арматурного узла и снижает общую металлоемкость изделия без критического изменения пропускной способности системы.
Коррозионностойкая сталь 12Х18Н10Т обеспечивает химическую инертность корпуса к слабоагрессивным средам и исключает межкристаллитную коррозию под воздействием высоких рабочих температур (до +200 °C). Цельносварная конструкция исключает внешние утечки среды через сопряжения корпуса. Тарельчатые пружины в уплотнении седла прижимают кольца из фторопласта Ф4К20 к запирающей сфере, компенсируя тепловые расширения металлов и износ уплотнений при трении.

Правила монтажа и условия эксплуатации:
Монтаж изделия осуществляется на фланцевые стыки трубопровода с применением крепежных метизов и соответствующих уплотнительных прокладок. Кран допускает подачу рабочей среды в любом направлении. Пространственная ориентация при установке произвольная. Кран шаровой LD КШЦФ Ду100/80 Ру16 должен эксплуатироваться исключительно в положениях затвора «полностью открыто» или «полностью закрыто». Использование запорного устройства для регулирования расхода (дросселирования) транспортируемой среды не допускается техническим регламентом.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
100 (4) х 80 (3)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Синие
Артикул
11111009161MWLD000000000
Объём одной штуки, м³
0.0091
Вес (кг)
14.1
Длина (мм)
230
Ширина (мм)
215
Высота (мм)
184
Дата доставки в ваш город
21.10.2026
Документация
Декларация о соответствии на краны шаровые Energy, Energy Gas до 25.01.2028.pdf
81.28Кб
Каталог LD Energy.pdf
9.22Мб
Сертификат соответствия на краны шаровые Energy, Energy Gas до 29.08.2027.pdf
3.47Мб
Технический паспорт на кран КШЦФ Energy.pdf
414.33Кб
