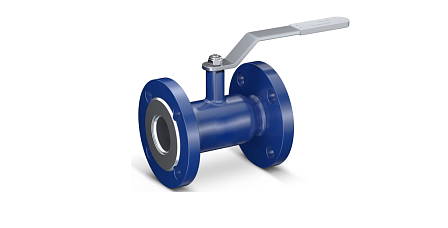

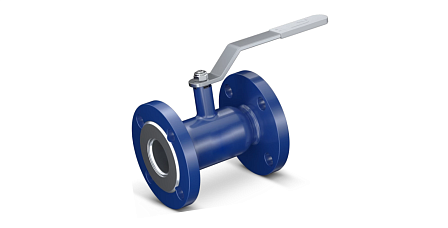

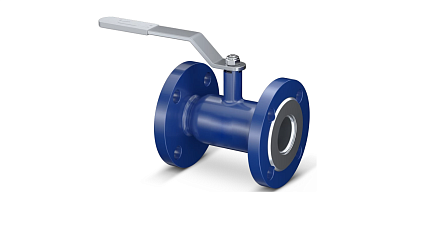

Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду100/80, Ру25, сталь 12Х18Н10Т, 11111009251MWLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Запорный кран шаровой цельносварной фланцевый линейки относится к промышленной трубопроводной арматуре из коррозионностойких марок стали. Устройство служит запорным органом для полного открытия либо перекрытия потока рабочей среды в трубопроводах технологического, теплоэнергетического и химического назначения. Конструкция выполнена в неполнопроходном (стандартнопроходном) гидравлическом формате с фланцевыми присоединительными узлами.
Технические параметры и нормативные данные
Условный диаметр фланца (DN / Ду): 100 мм.
Диаметр проходного отверстия затвора (d): 80 мм (неполный проход, Н/П).
Номинальное давление среды (PN / Ру): 2,5 МПа (25 бар / 25 кгс/см²).
Конструкционный материал основных элементов: аустенитная нержавеющая сталь марки 12Х18Н10Т.
Способ стыковки с трубопроводом: фланцевый.
Тип привода: ручной (рычаг).
Температурный интервал рабочей среды: от -60 °C до +200 °C.
Конструктивные свойства и материальная спецификация
Цельносварная оболочка: Корпус крана собран методом сварки без применения болтовых разъемных соединений, что исключает утечки среды наружу через межкорпусные прокладки в течение всего периода эксплуатации.
Коррозионная стойкость узлов: Корпус, шток и запирающий шар выполнены на базе нержавеющей хромоникельтитановой стали 12Х18Н10Т. Материал сохраняет механические свойства и сопротивляемость межкристаллитной коррозии при контакте с агрессивными химическими веществами и в условиях отрицательных наружных температур до -60 °C.
Уплотнительный узел: Для герметизации сферического затвора применен фторопласт с системой компенсации износа на основе эластомерных колец.
Неполный (редуцированный) проход: Переход сечения 100/80 мм уменьшает усилие страгивания запорного элемента, общую массу изделия и гидростатическую нагрузку на седловые кольца.
Назначение и допустимые рабочие среды
Нержавеющий фланцевый шаровой кран LD серии Energy предназначен для интеграции в технологические линии перемещения:
жидких химических сред, растворов кислот, щелочей и солей, по отношению к которым марка стали 12Х18Н10Т химически инертна;
пара, технической и сетевой воды систем отопления и водоснабжения;
углеводородных газов, нефтепродуктов, ГСМ и спиртов.
Арматура устанавливается между ответными плоскими или воротниковыми фланцами магистрали. Положение крана на трубе — произвольное (пространственная ориентация не регламентирована). Запорный орган функционирует строго в крайних режимах («открыто» / «закрыто»), дросселирование среды затвором не предусмотрено правилами эксплуатации.
