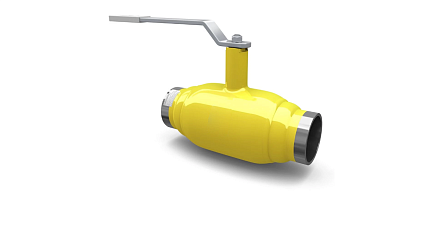

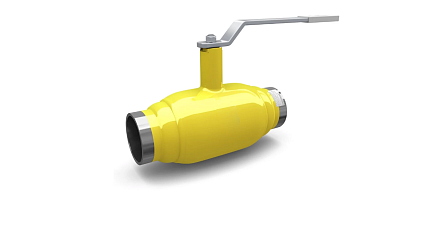

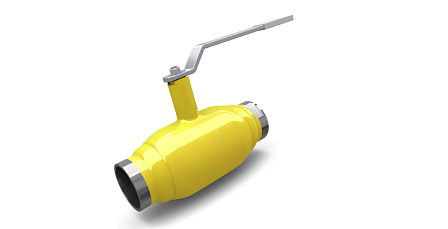

Кран шаровой газовый Н/П приварной Energy Gas, LD, КШЦП Ду20, Ру40, сталь 12Х18Н10Т, 12210209401MELD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Коррозионно-стойкая газовая запорная арматура со стандартнопроходным (зауженным) сечением и цельносварным корпусом. Устройство спроектировано для монтажа на напорных газопроводах с рабочим давлением до 4,0 МПа с целью полного перекрытия потока транспортируемой среды. Конструкция функционирует исключительно в двухпозиционном режиме («открыто» / «закрыто»), дросселирование и регулировка скорости потока не допускаются.
Назначение и рабочие среды
Кран предназначен для монтажа в технологических схемах газораспределения, котельных установках, пунктах редуцирования газа (ШРП, ГРП, ГРУ), а также на объектах нефтегазовой и химической промышленности. Оборудование совместимо с природным газом, сжиженным углеводородным газом, метаном, азотом, углекислым газом, очищенным воздухом и другими нейтральными газами без содержания абразивных механических частиц.
Конструктивные особенности
Корпус изготовлен из титаносодержащей хромоникелевой стали 12Х18Н10Т методом автоматической сварки, что исключает болтовые разъемы и предотвращает утечки газа во внешнюю среду. Неполнопроходной канал с проходным отверстием шара 15 мм при присоединительном диаметре патрубков 20 мм уменьшает массу изделия и снижает крутящий момент, требуемый для перекрытия. Управление осуществляется с помощью ручного рычага поворотом на 90 градусов. Седловые уплотнения из фторопласта поджаты тарельчатыми пружинами, что компенсирует температурные линейные расширения металла и обеспечивает стабильный класс герметичности «А» при пневматических испытаниях.
Технические параметры и характеристики
Номинальный диаметр (DN / Ду): 20 мм.
Номинальное рабочее давление (PN / Ру): 40 бар (4,0 МПа / 40 кгс/см²)
Конфигурация проточной части: неполнопроходной
Способ монтажа к трубопроводу: под приварку встык (сварка / сварка)
Класс герметичности затвора: класс «А».
Тип привода: ручной поворотный рычаг (ручка-рычаг)
Направление подачи среды: двустороннее (симметричный запорный орган)
Монтажное положение: пространственно произвольное
Ресурс срабатываний: не менее 10 000 полных циклов
Монтажные и эксплуатационные требования
Приварка патрубков крана к трубопроводу осуществляется электродуговой или аргонодуговой сваркой специализированными электродами/присадками для сталей аустенитного класса. В процессе сварочных работ затвор обязан находиться в полностью открытом состоянии; нагрев корпуса в зоне расположения уплотнительных седел свыше +200 °C недопустим. После завершения монтажа система подлежит обязательной пневматической опрессовке на герметичность. Арматура является необслуживаемой и не требует регламентной смазки или регулировки сальника на протяжении всего периода эксплуатации.
