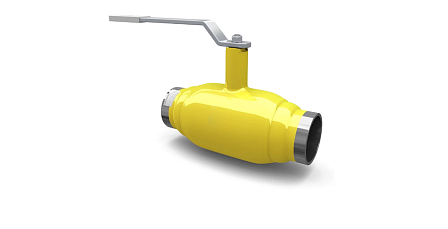

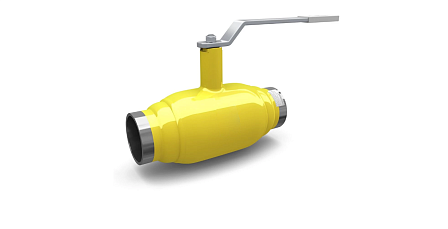

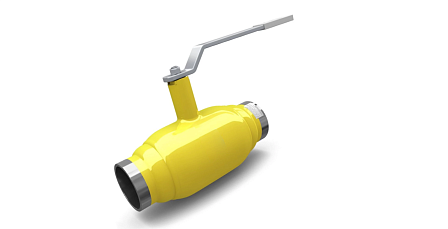

Кран шаровой газовый Н/П приварной Energy Gas, LD, КШЦП Ду25, Ру40, сталь 12Х18Н10Т, 12210259401MELD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран представляет собой специализированную коррозионно-стойкую запорную арматуру цельносварного типа со стандартным (зауженным) проходом, предназначенную для газораспределительных сетей и газопроводов высокого давления. Устройство служит для оперативного и герметичного перекрытия потока транспортируемой газовой фазы и эксплуатируется строго в двух рабочих состояниях («открыто» или «закрыто»).
Назначение и рабочие среды
Арматура разработана для применения в системах газоснабжения, на объектах газораспределительных пунктов (ГРП, ГРУ, ШРП), компрессорных станциях, технологических линиях химической и нефтехимической промышленности. Основными рабочими средами являются природный газ, сжиженные углеводородные газы (СУГ), попутный нефтяной газ, пропан-бутановые фракции, метан, сжатый воздух, азот, углекислый газ и иные неагрессивные газообразные среды, не содержащие механических примесей.
Конструктивные особенности
Корпус изготовлен из высоколегированной аустенитной стали марки 12Х18Н10Т методом автоматической сварки, что гарантирует абсолютную внешнюю плотность швов и исключает утечки газа в окружающую атмосферу при давлении до 4,0 МПа. Неполнопроходное сечение (диаметр отверстия шара 20 мм при условном диаметре патрубков 25 мм) снижает габаритные размеры крана и оптимизирует величину управляющего крутящего момента. Управление положением сферического затвора выполняется поворотом ручки-рычага на угол 90° с фиксацией в крайних положениях. Узел уплотнения затвора и шпинделя адаптирован к повышенным требованиям по газонепроницаемости и обеспечивает герметичность класса «А».
Технические параметры и характеристики
Номинальный диаметр (DN / Ду): 25 мм.
Номинальное давление (PN / Ру): 40 бар (4,0 МПа / 40 кгс/см²)
Тип проточной части: неполнопроходной (стандартный / зауженный проход)
Тип присоединения к трубопроводу: под приварку встык (сварное соединение)
Класс герметичности: класс «А»
Тип привода: ручной поворотный рычаг (ручка-рычаг)
Направление подачи среды: двустороннее (симметричная схема затвора)
Монтажная позиция на трубопроводе: пространственно произвольная
Ресурс срабатывания: не менее 10 000 циклов
Монтажные и эксплуатационные требования
Приварка изделия к газопроводу выполняется аттестованными сварщиками с применением сварочных материалов для аустенитных нержавеющих сталей. В момент проведения сварочных работ кран фиксируется в полностью открытом состоянии во избежание повреждения поверхности шара окалиной и брызгами металла. Температура корпуса в зоне расположения седел не должна превышать +200 °C. После монтажа узел подлежит обязательной опрессовке и проверке на герметичность воздухом или инертным газом. Запорный кран относится к классу необслуживаемых изделий и не требует регулировки сальников или подачи смазки в течение всего срока службы.
