Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый Н/П фланцевый Energy Gas, LD, КШЦФ, Ду20, Ру40, сталь 12Х18Н10Т, 11110209401MELD000000000
-30%

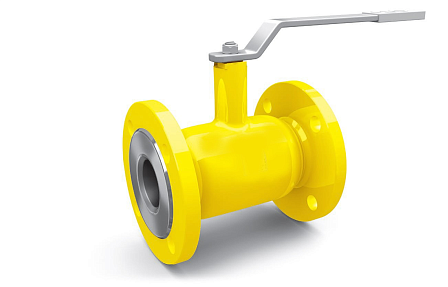

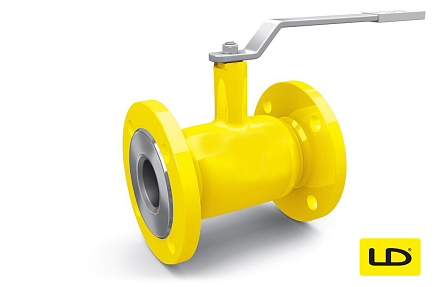

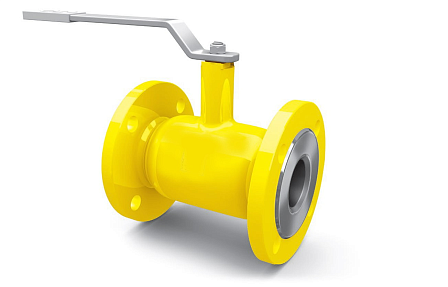

Кран шаровой газовый Н/П фланцевый Energy Gas, LD, КШЦФ, Ду20, Ру40, сталь 12Х18Н10Т, 11110209401MELD000000000
АРТ: 11110209401MELD000000000
-30%

Кран шаровой газовый Н/П фланцевый Energy Gas, LD, КШЦФ, Ду20, Ру40, сталь 12Х18Н10Т, 11110209401MELD000000000

АРТ: 11110209401MELD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
LD LD Бренд LD
-30%
20 114.93 ₽
14 080.45 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой газовый Н/П фланцевый Energy Gas, LD, КШЦФ, Ду20, Ру40, сталь 12Х18Н10Т, (артикул 11110209401MELD000000000) предназначен для полного перекрытия потоков углеводородных газов и агрессивных сред в технологических контурах. Изделие разработано для эксплуатации на линиях условного диаметра DN 20 (Ду 20 мм) при высоких статических нагрузках с номинальным давлением среды PN 40 (4,0 МПа / 40 бар). Модификация выполнена в нержавеющем цельносварном корпусе с фланцевыми стыковочными узлами и неполнопроходной проточной частью, рассчитанной на работу в жестких климатических условиях.

Технические характеристики и конструктивные параметры:
  • Серийная линейка: LD Energy Gas, модификация КШЦФ
  • Классификационная группа: кран шаровой запорный газовый нержавеющий
  • Номинальный диаметр: DN 20 (Ду 20 мм)
  • Номинальное давление: PN 40 (Ру 4,0 МПа / 40 кгс/см²)
  • Тип внутреннего прохода: неполнопроходной (стандартнопроходной, редуцированный, Н/П)
  • Конфигурация присоединительных концов: фланцевая по ГОСТ 33259-2015 (исполнение B)
  • Металл цельносварного корпуса: хромоникельтитановая аустенитная сталь 12Х18Н10Т (ГОСТ 5632-2014)
  • Материал фланцевых соединений: коррозионно-стойкая сталь марки 12Х18Н10Т
  • Материал запирающего сферического затвора: нержавеющая сталь 12Х18Н10Т
  • Материал шпинделя: коррозионно-стойкая сталь 12Х18Н10Т
  • Седловая герметизация: термостойкий композит Ф4К20 с тарельчатыми пружинными компенсаторами
  • Уплотнение подвижного штока: фторопласт Ф-4, дублированный кольцами из фторэластомера FKM
  • Норматив плотности запирания: класс «А» согласно ГОСТ 9544-2015 (нулевая утечка)
  • Способ ручного позиционирования: поворотная рукоятка из окрашенной стали с изолирующим чехлом
  • Рабочая среда: природный газ по ГОСТ 5542, сжиженные углеводороды (СУГ) по ГОСТ 20448, сероводородсодержащие газовые смеси, чистый метан, пропан-бутан, сухой азот
  • Температурный диапазон рабочей среды: от -60 °C до +200 °C
  • Климатическое исполнение: ХЛ1 / УХЛ1 по ГОСТ 15150-69 (температура внешней среды от -60 °C до +40 °C
Применение легированной стали 12Х18Н10Т предотвращает хрупкое разрушение металла при глубоких отрицательных температурах до -60 °C и гарантирует устойчивость корпусных элементов к межкристаллитной коррозии при транспортировке газов с примесями углекислоты и сероводорода. Неразъемный сварной корпус исключает просачивание летучих углеводородов через межкорпусные уплотнения при вибрационных колебаниях и температурных расширениях трубопровода.

Неполнопроходная проточная часть снижает гидродинамическую нагрузку на шаровую пробку при рабочем давлении 40 бар, минимизирует пусковой крутящий момент на штоке и обеспечивает плавный поворот рукоятки без применения механических редукторов. Двухстороннее фланцевое сопряжение позволяет осуществлять безопасную установку, регламентную ревизию и замену арматуры на действующих взрывоопасных объектах без использования электродуговой сварки.

Кран монтируется в составе криогенных комплексов, блоков распределения природного газа на месторождениях Крайнего Севера, газораспределительных станциях (ГРС), узлах подготовки газа технологических установок нефтехимических производств и системах автономного газоснабжения СУГ.
Характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
10 лет эксплуатации, но не более 126 месяцев с даты производства
Цвет
Желтые
Артикул
11110209401MELD000000000
Объём одной штуки, м³
0.00183
Вес (кг)
2.1
Длина (мм)
120
Ширина (мм)
105
Высота (мм)
145
Дата доставки в ваш город
Документация
Декларация о соответствии на арматуру газорегулирующую и запорно-предохранительную LD до 09.09.2028.pdf
604.04Кб
Каталог шаровые краны LD для газообразных сред.pdf
5.61Мб
Паспорт на Кран шаровой газовый фланцевый Energy Gas LD КШЦФ.pdf
4.12Мб
