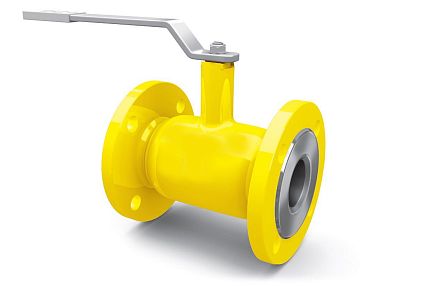

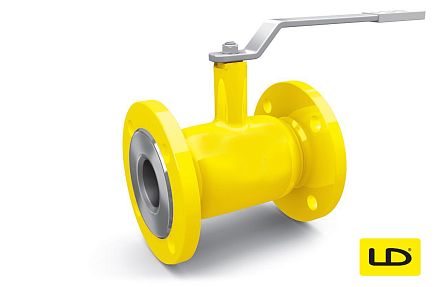

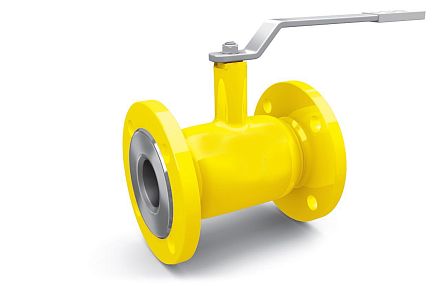

Кран шаровой газовый П/П фланцевый Energy Gas, LD, КШЦФ, Ду20, Ру40, сталь 12Х18Н10Т, 11110200401MELD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Номинальный диаметр прохода составляет Ду20 (DN 20 мм), рабочее номинальное давление — Ру40 (PN 40 кгс/см² / 4,0 МПа).Корпус крана выполнен из нержавеющей стали 12Х18Н10Т, что обеспечивает устойчивость конструкции к воздействию транспортируемых газообразных сред и предотвращает возникновение коррозии. Запорным элементом выступает сфера из нержавеющего сплава. В узле затвора установлены седла из фторопласта (PTFE) с углеродным наполнением, гарантирующие класс герметичности «А» согласно нормативному документу ГОСТ 9544-2015. Изделие имеет полнопроходную конструкцию, минимизирующую потери давления при протекании среды.
Параметры и эксплуатационные характеристики:
- Расчетное рабочее давление: 4,0 МПа.
- Допустимый температурный диапазон среды: -60°C – +200°C.
- Температура окружающего воздуха в зоне эксплуатации: -60°C – +80°C.
- Тип управления: ручной рычаг.
- Присоединение к трубопроводу: фланцевое, согласно стандартам ГОСТ 33259-2015.
- Конструкция шпинделя: уплотнение из фторсилоксанового эластомера с защитой от вытеснения давлением.
Соответствие оборудования техническим регламентам ТР ТС 010/2011 и ТР ТС 032/2013 позволяет применять его на опасных производственных площадках.
Монтаж осуществляется путем стыковки фланцев, при этом требуется обеспечение соосности трубопровода для исключения статических напряжений в корпусе. Кран поставляется с полным пакетом технической документации. Направление потока среды — двустороннее; монтажное положение на трубопроводе не ограничивается.
Дополнительные технические сведения:
Конструкция крана КШЦФ Ду20 рассчитана на работу в условиях высокого давления, характерных для узлов распределения газа. Применение антифрикционных материалов в составе седельных колец обеспечивает стабильность момента управления на всем сроке службы. Габаритные размеры устройства позволяют производить монтаж в ограниченных пространствах при соблюдении стандартов строительной длины для фланцевой арматуры Ду20.
Каждый кран проходит обязательные заводские испытания, включающие проверку герметичности затвора и прочности корпуса пробным давлением. Результаты контроля фиксируются в паспорте изделия. При установке рекомендуется использование крепежа с соответствующим классом прочности и применение сертифицированных прокладок для фланцевых соединений. Использование ударного инструмента при монтаже или демонтаже недопустимо. Регулярный технический осмотр должен включать контроль отсутствия деформаций и коррозионных процессов на внешней поверхности корпуса и крепежных элементах. Допускается эксплуатация в составе систем, где предусмотрено использование природного газа, сжиженного углеводородного газа и инертных газов.
