Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый Н/П фланцевый Energy Gas, LD, КШЦФ, Ду80/70, Ру16, сталь 12Х18Н10Т, 11110809161MELD000000000
-30%

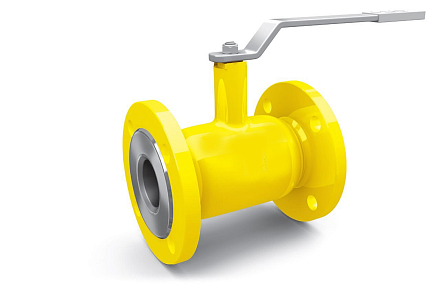

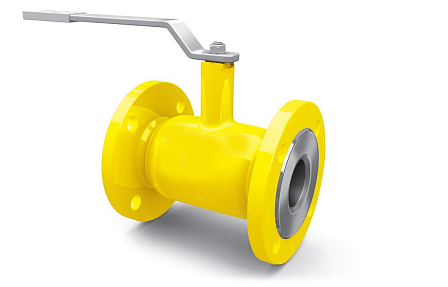

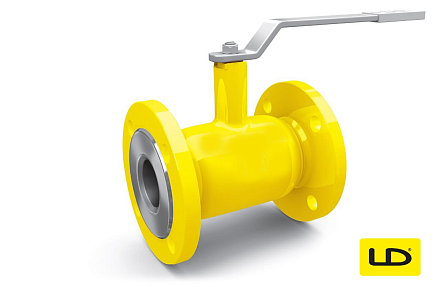

Кран шаровой газовый Н/П фланцевый Energy Gas, LD, КШЦФ, Ду80/70, Ру16, сталь 12Х18Н10Т, 11110809161MELD000000000
АРТ: 11110809161MELD000000000
-30%

Кран шаровой газовый Н/П фланцевый Energy Gas, LD, КШЦФ, Ду80/70, Ру16, сталь 12Х18Н10Т, 11110809161MELD000000000

АРТ: 11110809161MELD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание
Кран шаровой газовый Н/П фланцевый Energy Gas, LD, КШЦФ, Ду80/70, Ру16, сталь 12Х18Н10Т, (артикул 11110809161MELD000000000) предназначен для полного перекрытия движения углеводородных газов в напорных технологических сетях. Изделие разработано под трубопроводы диаметром DN 80 (условный проход присоединительных патрубков 80 мм) с внутренним диаметром проходного отверстия сферы 70 мм при расчетном давлении до PN 16 (1,6 МПа / 16 бар). Конструктивная схема базируется на цельносварном нержавеющем корпусе с фланцевыми сопряжениями и редуцированным шаровым затвором для эксплуатации при экстремально низких температурах.

Технические характеристики и эксплуатационные параметры:
  • Серийная линейка: LD Energy Gas, модель КШЦФ
  • Классификационная категория: кран шаровой запорный газовый нержавеющий
  • Номинальный диаметр подключения / рабочего канала: Ду80/70 (DN 80 мм на фланцах, эффективный диаметр 70 мм)
  • Номинальное гидростатическое давление: Ру16 (PN 1,6 МПа / 16 кгс/см²)
  • Тип внутреннего прохода: неполнопроходной (стандартный, редуцированный, Н/П)
  • Способ присоединения к магистрали: фланцевый по стандарту ГОСТ 33259-2015 (исполнение B)
  • Материал цельносварного корпуса: хромоникельтитановая нержавеющая сталь марки 12Х18Н10Т (ГОСТ 5632-2014)
  • Материал фланцев: коррозионно-стойкая сталь 12Х18Н10Т
  • Материал запирающего шара: аустенитная сталь 12Х18Н10Т
  • Материал шпиндельного штока: высоколегированная сталь 12Х18Н10Т
  • Седловая герметизация: износостойкий фторопласт с наполнителем Ф4К20 с пружинным поджатием
  • Уплотнительный узел шпинделя: графитонаполненный фторопласт Ф-4, кольца из эластомера FKM
  • Норма плотности затвора: класс «А» по ГОСТ 9544-2015 (пропуск газовых сред не допускается)
  • Исполнение ручного привода: стальной поворотный рычаг с полимерной накладкой
  • Транспортируемая среда: товарный природный газ по ГОСТ 5542, углеводородные сжиженные газы (СУГ) по ГОСТ 20448, сероводородсодержащий попутный нефтяной газ, сухие нейтральные газы
  • Допустимая температура рабочей среды: от -60 °C до +200 °C
  • Климатическое исполнение: ХЛ1 / УХЛ1 по ГОСТ 15150-69 (температура уличного воздуха от -60 °C до +40 °C)
Неразъемный цельносварной корпус из аустенитной стали 12Х18Н10Т предотвращает разгерметизацию узла во внешнее пространство при воздействии вибрационных нагрузок и изгибающих моментов трубопровода. Легирование титаном исключает межкристаллитную коррозию металла при контакте с влажным сероводородом и предотвращает появление хрупких изломов в условиях низких температур арктических регионов.

Сужение проходного канала до 70 мм снижает гидравлическое усилие на уплотнительные седла из Ф4К20, обеспечивает уменьшение крутящего момента на штоке и дает возможность управлять положением затвора с помощью ручного рычага без применения передаточного редуктора. Двухсторонний фланцевый узел обеспечивает механическую разборность технологического участка, позволяя производить регламентную замену арматуры во взрывоопасных зонах газораспределительных объектов без использования огневых методов.

Кран эксплуатируется на узлах подготовки газа северных месторождений, установках комплексной переработки углеводородов, газораспределительных пунктах (ГРП, ГРПБ), системах подачи топливного газа турбин ТЭЦ и наливных эстакадах сжиженного углеводородного газа.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
80 (3) х 70
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
10 лет эксплуатации, но не более 126 месяцев с даты производства
Цвет
Желтые
Артикул
11110809161MELD000000000
Объём одной штуки, м³
0.00713
Вес (кг)
11.2
Длина (мм)
210
Ширина (мм)
195
Высота (мм)
174
