Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой Н/П фланцевый Energy Regula, LD, КШЦФ, Ду100/80, Ру16, сталь20, 11111009162MWLD000000000
-30%

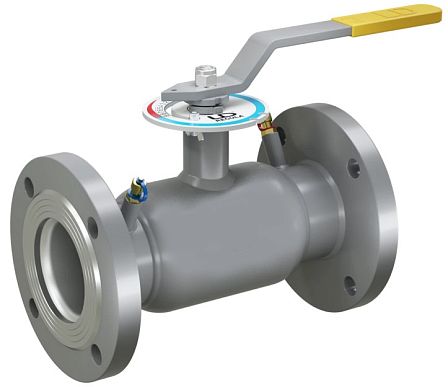

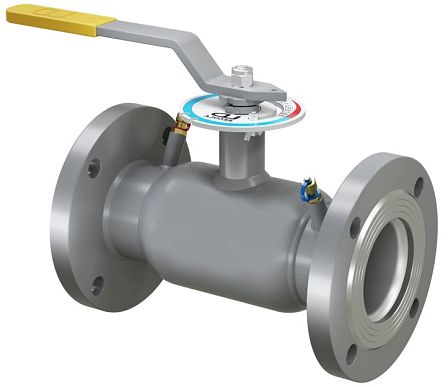

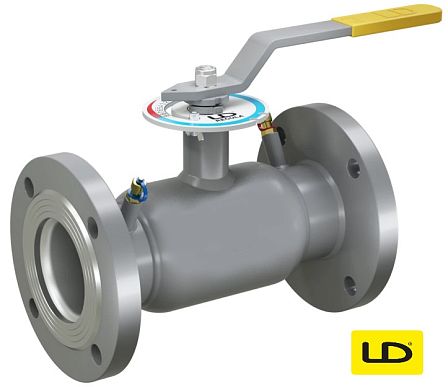

Кран шаровой Н/П фланцевый Energy Regula, LD, КШЦФ, Ду100/80, Ру16, сталь20, 11111009162MWLD000000000
АРТ: 11111009162MWLD000000000
-30%

Кран шаровой Н/П фланцевый Energy Regula, LD, КШЦФ, Ду100/80, Ру16, сталь20, 11111009162MWLD000000000

АРТ: 11111009162MWLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание
Кран шаровой Н/П фланцевый Energy Regula, LD, КШЦФ, Ду100/80, Ру16, сталь20, (артикул 11111009162MWLD000000000) предназначен для гидравлической настройки, непрерывного дросселирования и полного отсечения потока теплоносителя в напорных тепловых сетях. Оборудование монтируется в трубопроводные ветви с диаметром присоединительных патрубков DN 100 (условный калибр 100 мм) и внутренним проходным сечением запорно-регулирующего органа 80 мм при эксплуатационном давлении до PN 16 (1,6 МПа / 16 бар). Конструкция включает профилированную сферу серии Energy Regula, неполнопроходную проточную часть, двухсторонние плоские фланцы и рычажный ручной орган с измерительной шкалой.

Технические характеристики и рабочие параметры:
  • Серийная номенклатура: LD Energy Regula, исполнение КШЦФ
  • Назначение арматурного узла: промышленный кран шаровой запорно-регулирующий (балансировочный)
  • Номинальный диаметр подключения / рабочего прохода: Ду100/80 (фланцы DN 100 мм, диаметр сечения шара 80 мм)
  • Номинальное гидростатическое давление: Ру16 (PN 1,6 МПа / 16 кгс/см²)
  • Конфигурация проточного тракта: неполнопроходная (стандартнопроходная, редуцированная, Н/П)
  • Тип сопряжения с магистралью: фланцевый в соответствии с ГОСТ 33259-2015 (исполнение B)
  • Орган ручного управления: поворотный стальной рычаг с мерной настроечной шкалой и стопорным узлом
  • Материал неразборного корпуса и фланцев: конструкционная качественная сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал запорно-регулирующего сферического затвора: нержавеющая сталь марки AISI 304 / 12Х18Н10Т
  • Материал поворотного шпинделя: нержавеющая сталь марки 20Х13
  • Седловая герметизация: износостойкий углеродонаполненный полимер марки Ф4К20 с тарельчатыми пружинами
  • Уплотнение шпиндельного блока: фторопласт Ф-4, кольцевые элементы из эластомера FKM/EPDM
  • Класс герметичности запорного органа: «А» по стандарту ГОСТ 9544-2015 (в закрытом положении)
  • Рабочая среда: теплофикационная вода, сетевой теплоноситель, водно-гликолевые растворы (до 50%), пар, конденсат, техническая вода
  • Пределы температуры рабочей среды: от -40 °C до +200 °C
  • Климатическое исполнение: категория У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Корпус крана КШЦФ 100/80 выполнен методом бесшовной автоматической сварки заготовок из стали 20 без применения промежуточных разъемов, что предотвращает утечку рабочей среды во внешнее пространство при температурных деформациях магистрали до +200 °C. Запорный шар модификации Energy Regula снабжен калиброванной шторкой со специальным вырезом, формирующим пропорциональную зависимость коэффициента расхода (Kv) от угла поворота шпинделя на интервале 0–90 градусов. Наличие градуированной шкалы и фиксирующего винта на рукоятке позволяет обслуживающему персоналу задавать точные проектные параметры циркуляции среды при наладке гидравлического баланса.

Редуцированное проходное сечение 80 мм снижает гидродинамическую нагрузку на седловые кольца из композита Ф4К20 при дросселировании потока, защищает запорный узел от кавитационного разрушения и оптимизирует крутящий момент на штоке для ручного управления без редуктора. Фланцевое соединение обеспечивает надежную фиксацию арматуры и возможность ее демонтажа без применения огневых сварочных работ.

Кран устанавливается в распределительных контурах и на гребенках центральных (ЦТП) и индивидуальных (ИТП) тепловых пунктов, котельных установках, системах технологического теплоснабжения и на магистралях вентиляционного калориферного оборудования.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
100 (4) х 80 (3)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
3 года эксплуатации, но не более 3,5 лет с даты продажи
Цвет
Серые
Артикул
11111009162MWLD000000000
Объём одной штуки, м³
0.00974
Вес (кг)
13.7
Длина (мм)
300
Ширина (мм)
215
Высота (мм)
151
Дата доставки в ваш город
20.10.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог на шаровые краны Regula.pdf
6.65Мб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Технический паспорт на кран шаровой КШЦФ Regula.pdf
519.03Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
