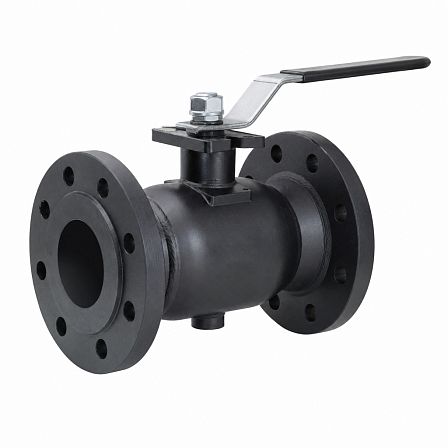

Кран шаровой Н/П фланцевый Energy Regula, LD, КШЦФ, Ду100/80, Ру25, сталь20, 11111009252MBLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD КШЦФ Energy Regula 100/080.025.Н/П.02 — цельносварной регулирующий кран с фланцевым присоединением, ручным управлением и стандартным проходом. Предназначен для регулирования и перекрытия потока жидких сред в системах тепло- и водоснабжения; номинальный диаметр DN 100, диаметр прохода 80 мм, номинальное давление PN 25.
Назначение и область применения
Кран применяется для плавной настройки расхода теплосетевой воды и других жидких энергоносителей, совместимых с материалами конструкции. Измерительные ниппели позволяют подключать переносной балансировочно-измерительный прибор для контроля расхода и перепада давления в гидравлической сети.
Конструкция
Изделие представляет собой двухходовой шаровой кран цельносварной конструкции. Корпус изготовлен из углеродистой стали 20, присоединение к трубопроводу — фланцевое. Кран имеет редуцированный, или стандартный, проход: при DN 100 мм диаметр проходного сечения составляет 75 мм. Управление выполняется рукояткой-рычагом.
Рабочие параметры
- Номинальный диаметр: DN 100.
- Исполнение прохода: 100/80, стандартнопроходное.
- Номинальное давление: PN 25, или 2,5 МПа.
- Рабочая среда: жидкие среды.
- Температура рабочей среды: от -40 до +200 °C.
- Температура окружающей среды: от -40 до +80 °C.
- Климатическое исполнение: У по ГОСТ 15150.
- Класс герметичности: А.
- Пропускная способность Kv: 192,9 м³/ч.
Кран рассчитан на работу в системах водоснабжения и теплоснабжения при параметрах, указанных для данной модификации.
Материалы и уплотнения
Корпус выполнен из стали 20. Шаровое уплотнение изготовлено из PTFE (фторопласт, тефлон). Шаровая пробка выполнена из коррозионностойкой стали. Применение фторопластового уплотнения предусмотрено для работы с жидкими средами в установленном диапазоне температур.
Монтажные размеры
- Строительная длина L: 300 мм.
- Наружный диаметр фланца D: 230 мм.
- Диаметр расположения крепежных отверстий D1: 190 мм.
- Диаметр отверстий D2: 22 мм.
- Количество отверстий: 8.
- Высота H: 151 мм.
- Размер I: 295 мм.
- Высота h: 54 мм.
- Диаметр проходного сечения d: 75 мм.
- Масса: 17,5 кг.
Монтаж допускается в вертикальном или горизонтальном положении с учетом направления трубопровода и требований проекта.
Эксплуатационные показатели
Срок службы крана составляет 30 лет. Управление ручное, без электропривода, концевых выключателей и датчика обратной связи. Гарантийный срок — 60 месяцев.
