Кран шаровой газовый П/П Стриж под задвижку, LD, Ду65, Ру16, сталь20, 300006500162MGLD00000200
АРТ: 300006500162MGLD00000200

Кран шаровой газовый П/П Стриж под задвижку, LD, Ду65, Ру16, сталь20, 300006500162MGLD00000200

АРТ: 300006500162MGLD00000200
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание

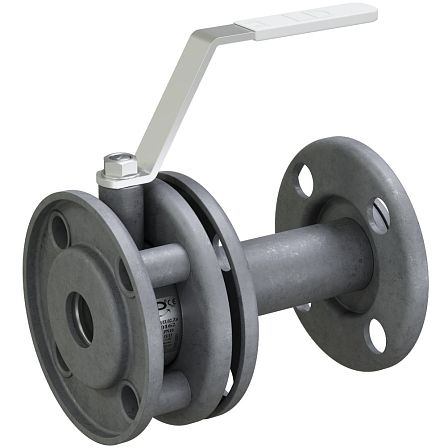

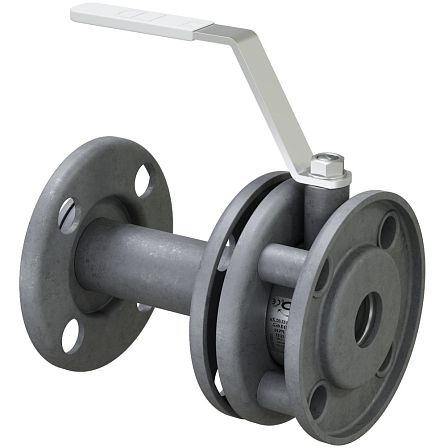

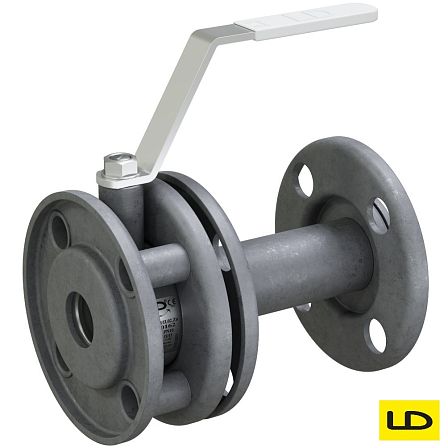

Кран шаровой газовый П/П Стриж под задвижку, LD, Ду65, Ру16, сталь20, (артикул 300006500162MGLD00000200)  — стальная полнопроходная трубопроводная запорная арматура фланцевого сопряжения с монтажной строительной длиной 200 мм. Изделие спроектировано для реконструкции и модернизации газораспределительных сетей в качестве прямой замены клиновых задвижек типоразмера Ду65 без выполнения сварочных работ и переноса ответных фланцев.

Технические параметры и характеристики
  • Конструктивная группа: серия «Стриж» Gas (модификация с межфланцевым размером задвижки)
  • Завод-производитель: LD (ЧелябинскСпецГражданСтрой)
  • Номинальный диаметр (условный проход): DN 65 (Ду 65 мм)
  • Эффективный просвет шарового затвора: 65 мм (полное проходное сечение 100%)
  • Строительная длина (межфланцевое расстояние): 200 мм (соответствует строительным длинам задвижек по ГОСТ 3706-93)
  • Номинальное давление в газопроводе: PN 16 (1,6 МПа / 16 бар / 16 кгс/см²)
  • Тип трубного присоединения: фланцевое по ГОСТ 33259-2015
  • Способ управления: ручной (стальная рычажная рукоятка)
  • Норма герметичности перекрытия: класс «А» по ГОСТ 9544-2015 (нулевой уровень протечек)
  • Рабочая среда: природный газ по ГОСТ 5542-2014, сжиженные углеводородные газы (СУГ по ГОСТ 20448-90), метан, пропан-бутан, нейтральные сухие и влажные газы
  • Температурный диапазон проводимой среды: от -40 °C до +80 °C
  • Климатическое исполнение: У1 по ГОСТ 15150-69 (температура внешнего воздуха от -40 °C до +60 °C)
  • Направление транспортировки газа: реверсивное (двусторонняя симметричная отсечка давления)
Спецификация применяемых материалов
Корпусная часть и фланцы: бесшовная конструкционная углеродистая сталь марки 20
Полнотелая запорная сфера: коррозионно-стойкая нержавеющая сталь 08Х18Н10 (AISI 304)
Приводной шпиндель (шток): легированная нержавеющая сталь 20Х13
Седловые уплотнения затворной зоны: углеродонаполненный политетрафторэтилен Ф4К20 в комбинации с эластомерными кольцами FKM (фторкаучук)
Сальниковый блок шпинделя: двухконтурная система колец из термостойкого фторкаучука FKM / фторсиликона
Конструктивно-эксплуатационные особенности
Габаритный эквивалент: строительная длина крана полностью совпадает с габаритами чугунных и стальных задвижек Ду65, что позволяет заменять устаревшую арматуру в газорегуляторных пунктах (ГРПШ, ШРП, ГРУ) без реконструкции существующей трубной обвязки.
Полнопроходной гидротракт (65 мм): отсутствие сужения проходного сечения исключает перепады динамического давления в магистрали и минимизирует коэффициент гидравлического сопротивления (
Газовая затворная группа: двухкомпонентное уплотнение седла (Ф4К20 + эластомер FKM) сохраняет герметичность класса «А» при пульсациях и перепадах рабочего давления газа до 1,6 МПа.
Антистатическое исполнение: конструктивное заземление подвижных элементов (шар, шпиндель) на корпус крана исключает накопление статического электричества и предотвращает искрообразование в газовой среде.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+150
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Цвет
Серые
Артикул
300006500162MGLD00000200
Объём одной штуки, м³
0.00562
Вес (кг)
4.7
Длина (мм)
200
Ширина (мм)
180
Высота (мм)
156
