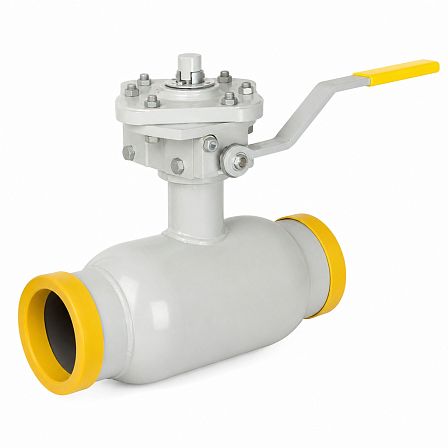

Кран шаровой газовый П/П Стриж с редуктором, LD, Ду65, Ру16, сталь20, 300006500162RGLD00000000
- Описание
- Характеристики
- Документация
Шаровой кран LD Стриж 065.016.П/П.02.Zn с редуктором, артикул 300006500162RGLD00000000, предназначен для полного открытия или перекрытия потока рабочей среды. Исполнение: Ду65, Ру16, полнопроходной, межфланцевый, корпусные детали из стали 20 с цинковым покрытием, ручное управление через редуктор.
Назначение и применение
Кран применяется в качестве запорной арматуры на трубопроводах систем водоснабжения, газоснабжения и технологических сетей. Рабочие среды — питьевая и техническая вода, природный газ и другие среды, к которым материалы крана обладают коррозионной стойкостью. Изделие рассчитано на работу только в режимах «открыто» и «закрыто».
Основные параметры
- Серия: LD Стриж.
- Номинальный диаметр: DN 65.
- Номинальное давление: PN 16, или 1,6 МПа.
- Тип прохода: полнопроходной.
- Присоединение: межфланцевое.
- Класс герметичности затвора: А.
- Пропускная способность Kv: 360 м³/ч.
- Управление: ручное, с редуктором.
- Тип редуктора для Ду65: Rotork 242-20S.
- Присоединительный фланец привода: ISO 5211, F07.
Конструкция
Кран имеет межфланцевую конструкцию с шаровым затвором. Исполнение П/П означает полный проход, при котором условный проход крана соответствует Ду65. Корпус, горловина и присоединительные фланцы выполнены из стали 20 и имеют цинковое покрытие. Редуктор снижает усилие, необходимое для поворота запорного органа.
Материалы основных деталей
- Корпус, горловина и фланец: оцинкованная сталь 20.
- Втулка: сталь 20.
- Шаровая пробка: сталь AISI 409.
- Шпиндель: сталь 20Х13.
- Седло: фторопласт Ф-4К20.
- Подшипник скольжения и прокладка: фторопласт Ф-4.
- Пружинный блок: сталь 12Х18Н10Т.
- Уплотнение горловины: HNBR, VMQ.
- Самостопорящаяся гайка: сталь 20 с нейлоновым уплотнением.
Температурные условия
Диапазон температуры рабочей среды составляет от −40 до +150 °C. Допустимая температура окружающей среды — от −40 до +80 °C. Климатическое исполнение 02 соответствует изготовлению из стали 20.
Монтажные данные
Кран устанавливается между фланцами трубопровода. Для присоединения Ду65 применяются фланцы по ГОСТ 33259, исполнение 1. Монтаж допускается в любом пространственном положении при соблюдении требований проектной и эксплуатационной документации.
Ресурс и гарантия
Назначенный ресурс составляет 4000 циклов. Срок службы — 30 лет. Гарантийный срок — 1 год.
