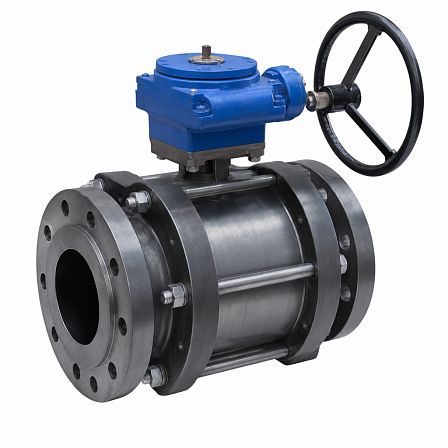

Кран шаровой разборный Н/П фланцевый КШРФ с редуктором, LD, Ду200/150, Ру16, сталь09Г2С, 21112009163RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой разборный фланцевый LD КШ.Р.Ф.Р.200/150.016.Н/П.03 предназначен для перекрытия потока рабочей среды в трубопроводах. Условный проход — Ду200, диаметр проходного отверстия — 150 мм, номинальное давление — Ру16, управление — ручной редуктор, материал корпуса — сталь 09Г2С.
Конструкция и назначение
Изделие относится к двухходовой запорной трубопроводной арматуре. Кран имеет разборную конструкцию и фланцевое присоединение к трубопроводу. Исполнение Н/П означает стандартный проход: при номинальном диаметре Ду200 мм диаметр прохода шара составляет 150 мм.
Основные технические параметры
- Тип: кран шаровой разборный, фланцевый.
- Модель: КШ.Р.Ф.Р.200/150.016.Н/П.03.
- Условный диаметр: Ду200.
- Диаметр прохода: 150 мм.
- Номинальное давление: Ру16, или 1,6 МПа.
- Тип прохода: стандартнопроходной.
- Строительная длина: 330 мм.
- Управление: ручное, через механический редуктор.
- Рабочая температура: от −60 до +200 °C.
- Температура окружающей среды: от −60 до +60 °C.
- Масса: около 65 кг.
Кран рассчитан на работу при давлении до 1,6 МПа и применяется в трубопроводах с рабочими средами, совместимыми с материалами его проточной части и уплотнений.
Материалы основных деталей
Корпус, патрубки, горловина, фланцы и шпильки изготовлены из стали 09Г2С. Шаровая пробка выполнена из нержавеющей стали AISI 304, шпиндель — из стали 20Х13. Седловые уплотнения изготовлены из фторопласта Ф-4К20, уплотнение узла горловины — из фторсилоксанового эластомера. Разъем корпуса уплотняется паронитовой прокладкой.
Применяемые среды
Кран может использоваться для воды, нефтепродуктов, горюче-смазочных материалов и других нетоксичных неагрессивных жидкостей. Возможность применения для конкретной среды определяется ее совместимостью с материалами крана, уплотнений и условиями эксплуатации.
Присоединительные и габаритные размеры
- Тип присоединения: фланцевый.
- Исполнение фланцев: по ГОСТ 12815-80, исполнение 1.
- Строительная длина L: 330 мм.
- Диаметр проходного отверстия d: 150 мм.
- Размер L1: 525 мм.
- Высота H: 238 мм.
- Количество крепежных отверстий фланца: 12.
Редуктор обеспечивает ручное управление запорным органом при Ду200 и снижает усилие, необходимое для поворота шаровой пробки.
