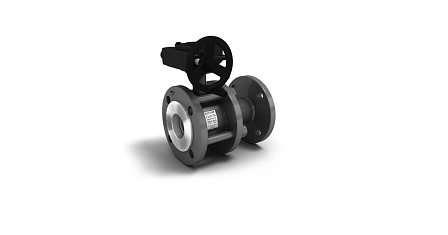

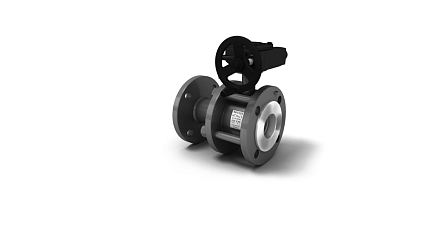

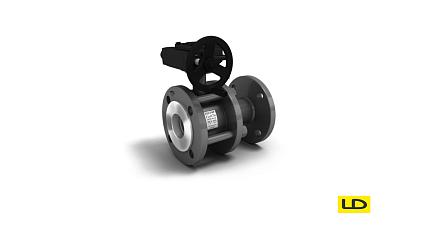

Кран шаровой разборный Н/П фланцевый КШРФ с редуктором, LD, Ду150/125, Ру16, сталь20, 21111509162RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой разборный фланцевый представляет собой промышленное запорное устройство для перекрытия потоков транспортируемых сред в магистральных и технологических трубопроводных системах. Изделие оснащено механическим редуктором и относится к категории неполнопроходной (стандартнопроходной) трубопроводной арматуры с разборной конструкцией корпуса.
Базовые технические характеристики и параметры
Номинальный диаметр (DN / Ду): 150 мм (присоединительный размер).
Эффективный диаметр прохода: 125 мм (неполный / редуцированный проход, Н/П).
Номинальное рабочее давление (PN / Ру): 1,6 МПа (16 кгс/см²).
Материал корпусных деталей: углеродистая конструкционная сталь 20.
Тип присоединения к трубопроводу: фланцевое.
Способ управления: механический червячный редуктор со штурвалом.
Рабочая среда: сетевая вода, теплоносители систем отопления, пар, неагрессивный природный газ, нефтепродукты и иные жидкие и газообразные среды, нейтральные по отношению к стали 20 и материалам уплотнений.
Конструктивные особенности и параметры узлов
Разборный корпус: Конструкция состоит из составных частей, соединенных шпилечным крепежом. Это обеспечивает ремонтопригодность запорного узла, возможность инспекции внутренних элементов, замены седловых уплотнений и штоковых прокладок без утилизации всего изделия.
Гидравлическая схема затвора: Данное исполнение снижает крутящий момент при сохранении необходимой пропускной способности линии, минимизируя массу металлоконструкции и динамические нагрузки на запорный шар.
Редукторный привод: Наличие ручного понижающего редуктора позволяет снизить физическое усилие на маховике, требуемое для поворота шарового затвора на 90°, а также исключает риск возникновения гидравлического удара при открытии и закрытии клапана.
Фланцевый монтаж: Жесткое межфланцевое крепление рассчитано на эксплуатационные нагрузки трубопровода давлением до 16 бар с возможностью многократного демонтажа при регламентных работах.
Назначение и эксплуатационные условия
Стальной запорный кран применяется на объектах теплоэнергетики (ИТП, ЦТП, котельные), в системах горячего и холодного водоснабжения, а также на распределительных технологических трубопроводах промышленных предприятий. Устройство монтируется в любом пространственном положении, обеспечивающем доступ к маховику редуктора для оперативного управления потоком. Арматура эксплуатируется исключительно в двух рабочих положениях затвора: «полностью открыто» или «полностью закрыто» (не допускается использование в качестве регулирующего органа или дросселирующей диафрагмы).
