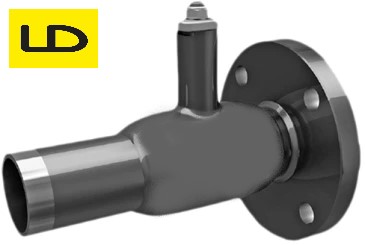

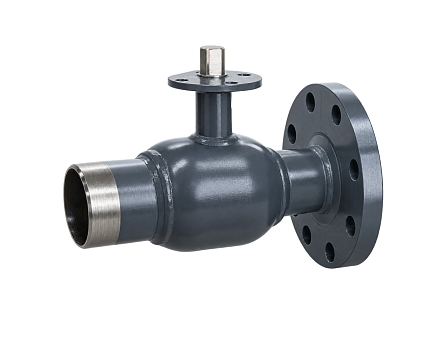

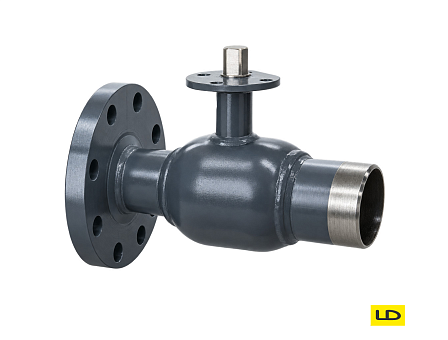

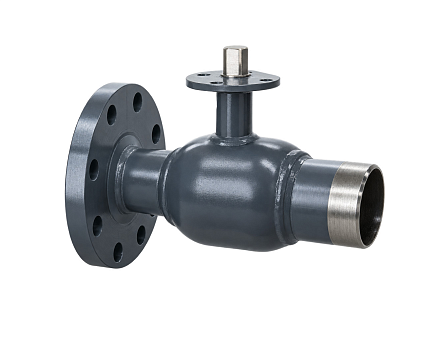

Кран шаровой полнопроходной фланцево-приварной под электропривод LD, КШЦКЭ, Ду80, Ру25, сталь20, монт. длина 210 мм, 11210800252EULD000002100
АРТ: 11210800252EULD000002100

Кран шаровой полнопроходной фланцево-приварной под электропривод LD, КШЦКЭ, Ду80, Ру25, сталь20, монт. длина 210 мм, 11210800252EULD000002100

АРТ: 11210800252EULD000002100
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Голый шток
LD LD Бренд LD
Описание
Кран шаровой полнопроходной фланцево-приварной под электропривод 210 LD, КШЦКЭ, Ду80, Ру25, сталь20, (артикул 11210800252EULD000002100) предназначен для дистанционного и автоматического перекрытия транспортируемых потоков жидких и газообразных сред. Изделие рассчитано на монтаж в трубопроводные линии номинального диаметра DN 80 (условный проход Ду 80 мм) с рабочим давлением в контуре до PN 25 (2,5 МПа / 25 бар). Конструкция совмещает полнопроходную проточную часть, комбинированную схему подключения «фланец – сварка» и унифицированную опорную площадку под установку четвертьоборотного электрического привода типа 210.

Технические характеристики и конструктивные параметры:
  • Серийное обозначение: LD КШЦКЭ (кран шаровой цельносварной комбинированный под электропривод)
  • Назначение узла: запорная арматура для систем телемеханики и автоматизации
  • Номинальный диаметр прохода: DN 80 (Ду 80 мм)
  • Номинальное гидростатическое давление: PN 25 (Ру 2,5 МПа / 25 кгс/см²)
  • Форма проточного канала: полнопроходная (внутренний диаметр сферы равен 80 мм)
  • Способ присоединения к магистрали: комбинированный (патрубок под сварку встык / стальной фланец по ГОСТ 33259-2015, исполнение B)
  • Интерфейс монтажа привода: стандартизированный присоединительный фланец (исполнение 210 / база ISO 5211)
  • Материал цельносварного корпуса и фланца: углеродистая сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал запорной сферы: хромоникелевая аустенитная сталь AISI 304 / 12Х18Н10Т
  • Материал шпинделя: нержавеющая сталь марки 20Х13
  • Седловая герметизация: износостойкий углеродонаполненный фторопласт Ф4К20 с тарельчатыми пружинами
  • Уплотнительный блок штока: фторопласт Ф-4, кольцевые элементы из термостойкого фторкаучука FKM
  • Класс герметичности затвора: класс «А» по ГОСТ 9544-2015
  • Проводимая среда: вода систем теплоснабжения, технологическая вода, пар, конденсат, неагрессивные газы, жидкие нефтепродукты
  • Температурный диапазон рабочей среды: от -40 °C до +200 °C
  • Климатическое исполнение: категория У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Корпус крана КШЦКЭ 80/25 изготавливается по бесшовной сварной технологии из стали 20, что исключает внешнюю утечку рабочей среды под воздействием напряжений магистрали. Монтажная площадка и шток адаптированы к восприятию крутящего момента от электромеханических приводов без деформации штокового узла. Это обеспечивает интеграцию в автоматизированные системы управления технологическими процессами (АСУ ТП) для дистанционного перекрытия линии по сигналам контроллеров.

Полнопроходное отверстие шара исключает образование зон гидравлического сопротивления, предотвращает потерю давления теплоносителя на участке DN 80 и не препятствует проходу диагностических приборов. Комбинированное исполнение «фланец – сварка» оптимизировано для узлов сопряжения: приварной патрубок соединяется со стальной трубой неразъемным швом, а фланцевая часть крепится к модульным насосным блокам, теплообменникам или регулирующим клапанам для упрощения сервисного демонтажа.

Арматура монтируется в котельных установках, центральных (ЦТП) и индивидуальных (ИТП) тепловых пунктах, насосных станциях и технологических линиях. При проведении сварочных работ требуется соблюдение регламента термозащиты корпуса во избежание перегрева уплотнений Ф4К20.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы - Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
11210800252EULD000002100
Объём одной штуки, м³
0.03867
Вес (кг)
36.3
Длина (мм)
310
Ширина (мм)
368
Высота (мм)
339
Дата доставки в ваш город
Документация
Декларация о соответствии на кран LD до 19.11.2029.pdf
124.23Кб
Декларация о соответствии на Кран шаровой LD до 02.10.2028.pdf
670.78Кб
Каталог Стальные краны LD.pdf
15.57Мб
Паспорт на кран шаровой КШЦ.pdf
185.34Кб
Сертификат соответствия на Кран шаровой LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на Кран шаровой LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на Кран шаровой LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на Кран шаровой LD.pdf
1.52Мб
