Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной муфтовый под электропривод LD, КШЦМЭ, Ду80/70, Ру25, сталь20, 13300809252EULD000000000
-30%

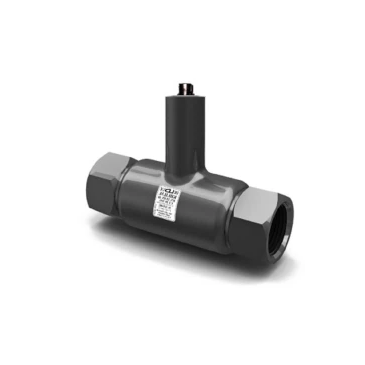

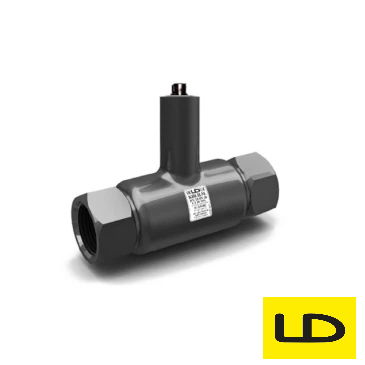

Кран шаровой неполнопроходной муфтовый под электропривод LD, КШЦМЭ, Ду80/70, Ру25, сталь20, 13300809252EULD000000000
АРТ: 13300809252EULD000000000
-30%

Кран шаровой неполнопроходной муфтовый под электропривод LD, КШЦМЭ, Ду80/70, Ру25, сталь20, 13300809252EULD000000000

АРТ: 13300809252EULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Голый шток
LD LD Бренд LD
-30%
7 906.33 ₽
5 534.43 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой неполнопроходной муфтовый под электропривод LD, КШЦМЭ, Ду80/70, Ру25, сталь20, (артикул 13300809252EULD000000000) — резьбовая стальная запорная арматура цельносварного типа, оснащенная стандартизированным посадочным местом под установку четвертьоборотного электрического исполнительного механизма (электропривода). Изделие применяется в системах теплоснабжения, водоподготовки, технологических трубопроводах промышленных предприятий и сетях транспортировки неагрессивных сред для автоматизированного перекрытия потока.

Технические параметры и характеристики
  • Обозначение серии: КШ.Ц.М.Э. (Кран Шаровой Цельносварной Муфтовый под Электропривод)
  • Завод-производитель: LD (ЧелябинскСпецГражданСтрой)
  • Условный диаметр резьбовых патрубков: DN 80 (Ду 80 мм / трубная резьба 3")
  • Фактический диаметр прохода сферы: DN 70 (Ду 70 мм)
  • Тип проходного сечения: неполнопроходной (стандартнопроходной / редуцированный, Ду80/70)
  • Номинальное гидростатическое давление: PN 25 (2,5 МПа / 25 бар / 25 кгс/см²)
  • Тип присоединения: муфтовое (внутренняя цилиндрическая трубная резьба G по ГОСТ 6357-81)
  • Тип сопряжения с приводом: верхняя фланцевая площадка по стандарту ISO 5211
  • Норма герметичности затвора: класс «А» в соответствии с ГОСТ 9544-2015
  • Рабочие среды: вода тепловых сетей, техническая вода, растворы гликолей (до 50%), сжатый воздух, минеральные масла, нейтральные жидкие и газообразные среды
  • Температурный диапазон рабочей среды: от -40 °C до +200 °C
  • Категория климатического исполнения: У1 по ГОСТ 15150-69 (температура окружающего воздуха от -40 °C до +60 °C)
  • Направление перемещения среды: двустороннее (двунаправленный запорный механизм)
Спецификация материалов
Корпусная часть: бесшовная конструкционная сталь 20
Сферический затвор (шар): коррозионно-стойкая сталь 08Х18Н10 (AISI 304)
Шток управления: сталь 20Х13 с антикоррозионными свойствами
Седловое уплотнение затвора: углеродонаполненный фторопласт (Ф4К20) с дублирующими кольцами из термостойкого фторэластомера
Сальниковый блок шпинделя: терморасширенный графит и фторкаучук (FKM)

Конструктивные свойства
Монтажная площадка ISO 5211: позволяет производить монтаж электроприводов напряжением 24V, 220V или 380V для интеграции арматуры в контуры телемеханики и АСУ ТП без разборки трубопроводного узла.
Муфтовое присоединение: внутренняя трубная резьба обеспечивает резьбовое сопряжение с трубопроводом без необходимости применения ответных фланцев и проведения сварочных работ в зоне установки.
Цельносварная оболочка: монолитный корпус без разъемных болтовых стыков исключает возможность утечки транспортируемой среды наружу.
Компенсационная конструкция седел: тарельчатые пружины в узле уплотнения сохраняют постоянный контакт седла с поверхностью шара при перепадах температур и давления в диапазоне до 2,5 МПа.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
80 (3) х 70
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
13300809252EULD000000000
Объём одной штуки, м³
0.00715
Вес (кг)
27.7
Длина (мм)
200
Ширина (мм)
114
Высота (мм)
313
Дата доставки в ваш город
22.11.2026
Документация
Декларация о соответствии на кран LD до 19.11.2029.pdf
124.23Кб
Декларация о соответствии на Кран шаровой LD до 02.10.2028.pdf
670.78Кб
Каталог Стальные краны LD.pdf
15.57Мб
Паспорт на Кран шаровой муфтовый LD КШЦМ.pdf
504.85Кб
Сертификат соответствия на Кран шаровой LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на Кран шаровой LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на Кран шаровой LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на Кран шаровой LD.pdf
1.52Мб
