Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной приварной под электропривод LD, КШЦПЭ, Ду40, Ру40, сталь20, 12200400402EULD000000000

-30%

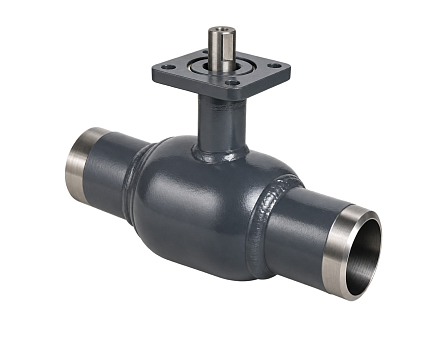

Кран шаровой полнопроходной приварной под электропривод LD, КШЦПЭ, Ду40, Ру40, сталь20, 12200400402EULD000000000

АРТ: 12200400402EULD000000000

-30%

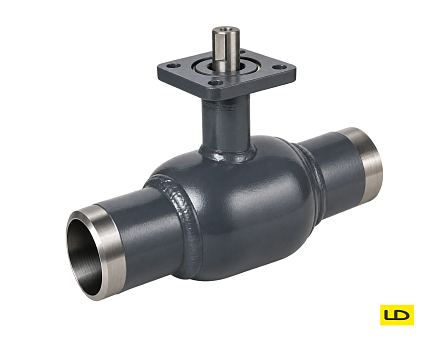

Кран шаровой полнопроходной приварной под электропривод LD, КШЦПЭ, Ду40, Ру40, сталь20, 12200400402EULD000000000

АРТ: 12200400402EULD000000000

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы

Тип управления

Голый шток

-30%

3 382.54 ₽

2 367.78 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Аналогичные товары

Описание

Кран шаровой полнопроходной приварной под электропривод LD, КШЦПЭ, Ду40, Ру40, сталь20, (артикул 12200400402EULD000000000) представляет собой элемент запорной трубопроводной арматуры, применяемый в контурах с повышенными требованиями к давлению и герметичности. Устройство рассчитано на работу при статическом давлении рабочей среды до 4,0 МПа (40 бар). Изделие предназначено для дистанционного управления потоками в технологических трубопроводах промышленных предприятий, автоматизированных узлах учета тепловой энергии, распределительных гребенках котельных залов, напорных линиях насосных станций и системах циркуляции технической воды, пара и гликолевых смесей. Полнопроходная конструкция с диаметром проходного канала 40 мм обеспечивает сохранение расчетного гидродинамического напора без создания дросселирующего эффекта.

Техническая спецификация и рабочие параметры:

Модельный ряд: серия КШЦПЭ (кран шаровой цельносварной приварной с площадкой ISO 5211)
Завод-изготовитель: LD (ООО «ЧелябинскСпецГражданСтрой»)
Номинальный диаметр канала: DN 40 (Ду 40 мм)
Тип проходного канала: полнопроходной (диаметр отверстия в сфере составляет 40 мм)
Расчетное номинальное давление: PN 40 кгс/см² (Ру 4,0 МПа)
Конфигурация присоединения: под приварку встык (патрубки под трубное соединение по ГОСТ 16037)
Механический интерфейс привода: посадочный фланец согласно спецификации ISO 5211
Класс герметичности запорного органа: класс «А» по ГОСТ 9544-2015
Материал изготовления корпусной гильзы: конструкционная сталь марки 20 (ГОСТ 1050-2013)
Материал запирающего сферического затвора: хромоникелевая нержавеющая сталь
Материал шпиндельного вала: легированная коррозионно-стойкая сталь
Седловая герметизация затвора: фторопластовая матрица с углеродными добавками (Ф4К20 / PTFE+C)
Уплотнительный узел шпинделя: дублированная система из колец фторкаучука (FKM) и шайб из фторопласта
Пределы температуры рабочей среды: от -40 °C до +200 °C
Климатическое районирование: исполнение У1 по ГОСТ 15150 (от -40 °C до +40 °C внешней среды)
Рабочие среды: техническая и котловая вода, пароводяная смесь, водные растворы этилен- и пропиленгликоля, дизельное топливо, масла минерального происхождения, сжатый технический воздух

Интеграция крана в технологическую систему осуществляется методом неразъемной электродуговой сварки. Бесфланцевый стальной корпус исключает использование спирально-навитых прокладок и резьбового крепежа, что устраняет вероятность разгерметизации узла при вибрациях, пульсациях давления и знакопеременных температурных деформациях. Трубные концы подготовлены под сварку с механической разделкой кромок.

Полнопроходное сечение исключает сужение потока, снижая кавитационный износ внутренних поверхностей и обеспечивая минимальный коэффициент гидравлического сопротивления, что критично для энергоэффективных систем циркуляции. Верхняя монтажная опора выполнена по регламенту ISO 5211, что обеспечивает передачу расчетного крутящего момента от четвертьоборотного сервопривода или электрического исполнительного механизма без использования редукторов или переходных пластин. Шток крана имеет конструктивный упорный бурт внутри корпуса, предотвращающий выброс подвижного элемента наружу при пиковых скачках давления до 4,0 МПа. Седла затвора подпружинены пакетом тарельчатых пружин для сохранения плотности контакта при циклическом изменении температуры рабочей среды. Минимальный ресурс узла составляет 10 000 циклов срабатывания.

Характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы

Тип управления

Голый шток

Тип

Прямой

С американкой
