Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной приварной под электропривод LD, КШЦПЭ, Ду80/70, Ру25, сталь20, 12200809252EULD000000000
-30%

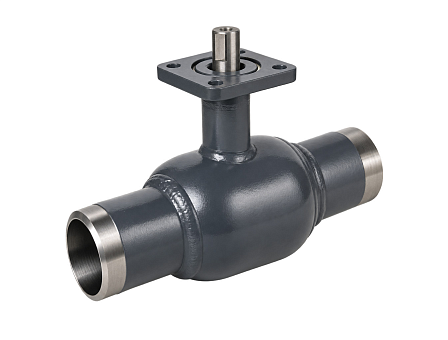

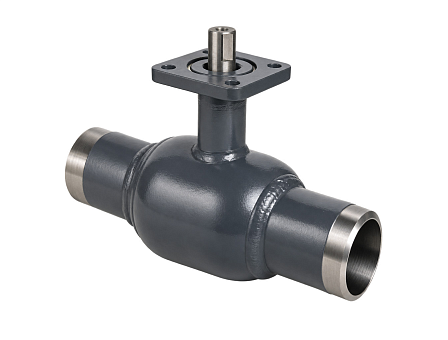

Кран шаровой неполнопроходной приварной под электропривод LD, КШЦПЭ, Ду80/70, Ру25, сталь20, 12200809252EULD000000000
АРТ: 12200809252EULD000000000
-30%

Кран шаровой неполнопроходной приварной под электропривод LD, КШЦПЭ, Ду80/70, Ру25, сталь20, 12200809252EULD000000000

АРТ: 12200809252EULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Голый шток
LD LD Бренд LD
Описание
Кран шаровой неполнопроходной приварной под электропривод LD, КШЦПЭ, Ду80/70, Ру25, сталь20, (артикул 12200809252EULD000000000) представляет собой исполнительный запорный узел, интегрируемый в замкнутые гидравлические контуры. Изделие спроектировано для регулируемых и отсечных участков технологических систем на промышленных предприятиях, в модульных тепловых пунктах (ИТП, БТП), насосных установках и узлах распределения энергоносителей. Модель рассчитана на эксплуатацию в трубопроводных сетях с условным диаметром 80 мм, где применение редуцированного шара (70 мм) обусловлено требованиями к ограничению пиковых нагрузок на электромеханические приводы при сохранении расчетных показателей гидравлического расхода.

Технические характеристики и эксплуатационные показатели:
  • Серийная принадлежность: КШЦПЭ (кран шаровой цельносварной приварной с верхним фланцем под привод)
  • Завод-производитель: LD (ООО «ЧелябинскСпецГражданСтрой»)
  • Номинальный диаметр подключаемой трубы: DN 80 (под приварку к трубе с наружным диаметром 89 мм)
  • Фактический диаметр прохода затвора: DN 70 (неполнопроходное сужение 80/70)
  • Расчетное гидростатическое давление системы: PN 25 бар (Ру 2,5 МПа)
  • Способ неразъемного монтажа: приварка встык (подготовленные сварные кромки по ГОСТ 16037)
  • Конфигурация интерфейса привода: стандартизированная площадка по нормали ISO 5211
  • Герметичность перекрытия потока: класс «А» по стандарту ГОСТ 9544-2015
  • Материал изготовления несущего корпуса: конструкционная качественная углеродистая сталь марки 20
  • Материал запирающего сферического элемента: аустенитная нержавеющая сталь
  • Материал управляющего вала (штока): нержавеющая сталь
  • Седельное первичное уплотнение затвора: углеродонаполненный фторопласт (PTFE + углерод Ф4К20)
  • Сальниковое уплотнение шпиндельного узла: термостойкий фторэластомер FKM в сочетании с фторопластом
  • Температурный порог теплоносителя: от -40 °C до +200 °C
  • Климатические параметры по ГОСТ 15150-69: исполнение У1 (температура наружного воздуха от -40 °C до +40 °C)
  • Допустимые технологические среды: сетевая вода систем теплоснабжения, водяной насыщенный пар, водные растворы гликолей (концентрацией до 50%), нефтепродукты, минеральные масла
Конструкция с диаметром прохода 70 мм снижает гидравлический момент трения в паре «шар-седло», что снижает требуемый крутящий момент для перевода затвора из открытого положения в закрытое при перепаде давления 2,5 МПа. Это позволяет комплектовать запорный узел электроприводами меньшего типоразмера, снижая материалоемкость конструкции и уменьшая энергопотребление управляющей аппаратуры. Платформа ISO 5211 обеспечивает непосредственную фиксацию четвертьоборотных электрических приводов.

Неразъемный цельносварной корпус из стали 20 исключает утечки по разъемам и воспринимает продольные механические нагрузки трубопроводной трассы без возникновения внутренних деформаций в узле запирания. Шток удерживается конструктивным внутренним буртом, препятствующим выдавливанию элемента давлением транспортируемой среды. Подпружиненные седельные кольца компенсируют тепловую усадку и расширение компонентов при температурных скачках теплоносителя в диапазоне до +200 °C. Срок службы узла составляет не менее 10 000 рабочих циклов без межсервисного обслуживания.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
80 (3) х 70
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
12200809252EULD000000000
Объём одной штуки, м³
0.00932
Вес (кг)
26.1
Длина (мм)
280
Ширина (мм)
114
Высота (мм)
292
Дата доставки в ваш город
18.11.2026
Документация
Декларация о соответствии на кран LD до 19.11.2029.pdf
124.23Кб
Декларация о соответствии на Кран шаровой LD до 02.10.2028.pdf
670.78Кб
Каталог Стальные краны LD.pdf
15.57Мб
Паспорт на кран шаровой КШЦ.pdf
185.34Кб
Сертификат соответствия на Кран шаровой LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на Кран шаровой LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на Кран шаровой LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на Кран шаровой LD.pdf
1.52Мб
