Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной приварной под электропривод LD, КШЦПЭ, Ду500/400, Ру16, сталь20, 12205009162EULD000000000
-30%

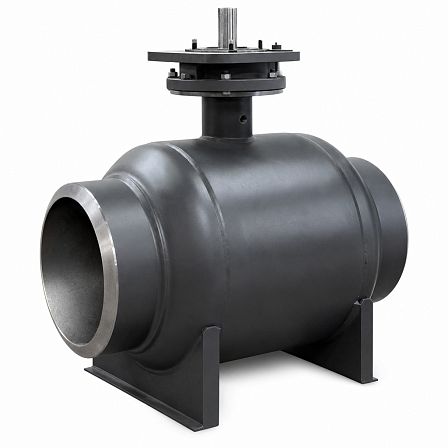

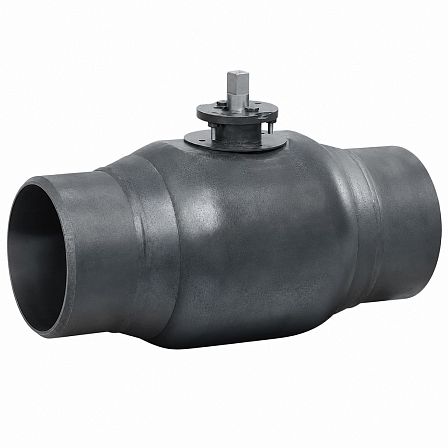

Кран шаровой неполнопроходной приварной под электропривод LD, КШЦПЭ, Ду500/400, Ру16, сталь20, 12205009162EULD000000000
АРТ: 12205009162EULD000000000
-30%

Кран шаровой неполнопроходной приварной под электропривод LD, КШЦПЭ, Ду500/400, Ру16, сталь20, 12205009162EULD000000000

АРТ: 12205009162EULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Тип управления
Электропривод
Тип
Прямой
LD LD Бренд LD
-30%
1 135 516.71 ₽
794 861.70 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой LD КШЦПЭ 500/400.016.Н/П.02, артикул 12205009162EULD000000000, — неполнопроходной стальной кран с приварным присоединением, рассчитанный на номинальный диаметр Ду500, давление Ру16 и установку электропривода. Корпус выполнен из стали 20; кран предназначен для перекрытия потока жидких рабочих сред при температуре от −40 до +200 °C.

Конструкция и назначение

Кран относится к цельносварным шаровым кранам серии LD. Запорный орган выполнен в виде шаровой пробки; управление предусмотрено под монтаж электропривода. Изделие используется как запорная арматура, режим регулирования потока не предусмотрен.

Основные параметры

  • Каталожное обозначение: КШ.Ц.П.Э.500/400.016.Н/П.02.
  • Номинальный диаметр: Ду500.
  • Диаметр проходного сечения: 400 мм.
  • Тип прохода: неполнопроходной.
  • Номинальное давление: Ру16, или 1,6 МПа.
  • Присоединение к трубопроводу: под приварку.
  • Управление: под электропривод.
  • Класс герметичности затвора: А.
  • Пропускная способность Kv: 18 500 м³/ч.

Материалы основных деталей

Корпус, горловина и патрубки изготовлены из стали 20. Шаровая пробка выполнена из нержавеющей стали, шпиндель — из стали 20Х13. Седла изготовлены из фторопласта Ф-4К20; для подшипника скольжения применяются фторопласт Ф-4К20 и Ф-4. Опорное кольцо выполнено из стали AISI 409.

Рабочие условия

Кран рассчитан на жидкие рабочие среды. Рабочий диапазон температуры среды составляет от −40 до +200 °C, температура окружающего воздуха — от −40 до +80 °C. Номинальное давление — не более 1,6 МПа.

Габаритные параметры

  • Строительная длина: 970 мм.
  • Наружный диаметр присоединительных патрубков: 530 мм.
  • Толщина стенки патрубка: 10 мм.
  • Наружный диаметр корпуса: 630 мм.
  • Эффективный диаметр прохода: 390 мм.

Ресурс и срок эксплуатации

Назначенный ресурс крана составляет 10 000 циклов открытия и закрытия. Установленный срок службы — 30 лет, гарантийный срок — 5 лет. Электропривод в обозначении изделия не указан как комплектующая часть: кран имеет исполнение для его установки.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
500 (20)
Давление, бар
16
Максимальная рабочая температура t max, °C
200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет
Артикул
12205009162EULD000000000
Толщина стенки, мм
10 мм
Объём одной штуки, м³
0.50433
Вес (кг)
517.57
Длина (мм)
970
Ширина (мм)
530
Высота (мм)
981
