Кран шаровой неполнопроходной муфтово-приварной под электропривод LD, КШЦСЭ, Ду40, Ру40, сталь20, 14400409402EULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары

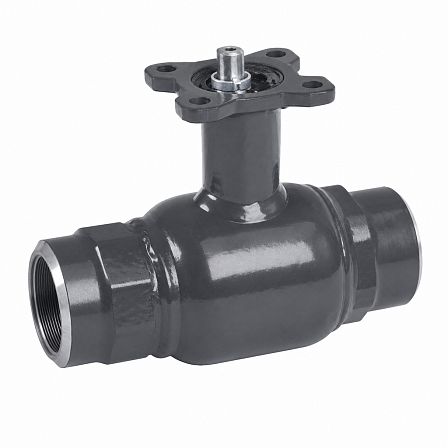

Кран шаровой LD КШЦСЭ Ду40 Ру40 — цельносварной неполнопроходной запорный кран из стали 20 с комбинированным муфтово-приварным присоединением и площадкой для установки электропривода. Номинальный диаметр — DN 40, номинальное давление — PN 40 (4,0 МПа).
Конструкция и назначение
Кран относится к двухходовой запорной трубопроводной арматуре. Предназначен для перекрытия потока рабочей среды; регулирование расхода шаровым краном не предусмотрено. Цельносварной корпус неразборного исполнения выполнен из углеродистой стали 20.
Присоединение к трубопроводу
Исполнение — муфтово-приварное: с одной стороны предусмотрена внутренняя трубная резьба 1 1/2″, с другой — патрубок под приварку. Наружный диаметр приварного патрубка составляет 48 мм, толщина стенки — 3,5 мм.
Проходное сечение
Кран имеет неполнопроходное (стандартнопроходное) исполнение. Диаметр проходного отверстия шаровой пробки составляет 30 мм при номинальном диаметре DN 40.
Управление
Изделие поставляется под установку электропривода. Конструкция предусматривает управление через шток; электропривод подбирается отдельно с учетом требуемого крутящего момента, напряжения питания, режима работы и условий эксплуатации.
Материалы основных деталей
- корпус и горловина — сталь 20;
- приварной патрубок — сталь 20;
- шаровая пробка — нержавеющая сталь;
- шпиндель — сталь 20Х13;
- седловые уплотнения — фторопласт Ф-4К20 (PTFE);
- подшипник скольжения — фторопласт Ф-4К20 / Ф-4;
- уплотнение горловины — EPDM и фторсилоксановый эластомер.
Рабочие параметры
- номинальный диаметр: DN 40;
- номинальное давление: PN 40, или 4,0 МПа;
- рабочие среды: вода, техническая вода, пар, нефтепродукты и другие среды, совместимые с материалами крана;
- температура рабочей среды: до +200 °C;
- температура окружающей среды: от −40 °C.
Габаритные параметры арматурной части
- строительная длина: 202,5 мм;
- высота корпуса: 108 мм;
- диаметр корпуса: 60 мм;
- высота штока: 43 мм;
- масса крана без электропривода: около 1,9 кг.
Идентификация изделия
Артикул: 14400409402EULD000000000. Каталожное обозначение: КШ.Ц.С.Э.040.040.Н/П.02. Исполнение: сталь 20, DN 40, PN 40, неполнопроходное, муфтово-приварное, под электропривод.
