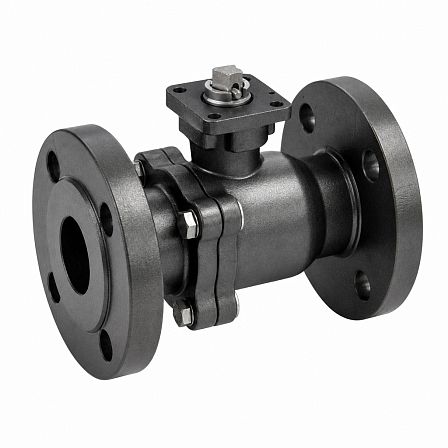

Кран шаровой неполнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду15, Ру40, сталь20, 11110159402EULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD КШЦФЭ Ду15 Ру40 — цельносварной двухходовой запорный кран с неполнопроходным каналом, фланцевым присоединением и площадкой под установку электропривода. Корпус и фланцы изготовлены из стали 20; номинальное давление — 4,0 МПа.
Назначение
Кран предназначен для перекрытия потока рабочей среды в трубопроводах систем тепло- и водоснабжения, а также на технологических линиях. Допускается применение с водой, нефтепродуктами, жидкими и газообразными средами, не вызывающими коррозии материалов крана.
Конструкция и управление
Исполнение — цельносварное, двухходовое, фланцевое. Кран имеет стандартный (неполнопроходной) канал и подготовлен для установки четвертьоборотного электропривода. Рабочее положение затвора — «открыто» или «закрыто».
Основные параметры
- Каталожное обозначение: КШ.Ц.Ф.Э.015.040.Н/П.02;
- Условный проход: Ду15;
- Номинальное давление: Ру40, или 4,0 МПа;
- Тип прохода: неполнопроходной;
- Тип присоединения: фланцевый;
- Строительная длина: 120 мм;
- Температура рабочей среды: от -40 до +200 °C;
- Температура окружающей среды: от -40 до +80 °C;
- Класс герметичности затвора: А;
- Расчетный ресурс: 10 000 циклов;
- Срок службы: 30 лет;
- Гарантийный срок: 5 лет.
Присоединительные размеры
Фланцевое исполнение рассчитано на Ду15 и Ру40. Наружный диаметр фланца составляет 95 мм, диаметр расположения крепежных отверстий — 65 мм; предусмотрено 4 отверстия диаметром 14 мм.
Материалы основных деталей
- Корпус, патрубки, горловина и фланцы — сталь 20;
- Шаровая пробка — коррозионностойкая сталь 20Х13, AISI 304 или AISI 409;
- Шпиндель — коррозионностойкая сталь 20Х13;
- Седловые уплотнения — фторопласт Ф-4К20 (PTFE);
- Подшипник скольжения — фторопласт;
- Уплотнение горловины — EPDM или фторсилоксан;
- Опорное кольцо — нержавеющая сталь AISI 409.
Монтаж
Кран устанавливается между ответными фланцами трубопровода. Электропривод подбирается с учетом требуемого крутящего момента, напряжения питания, условий эксплуатации и параметров автоматизации трубопроводной системы.
