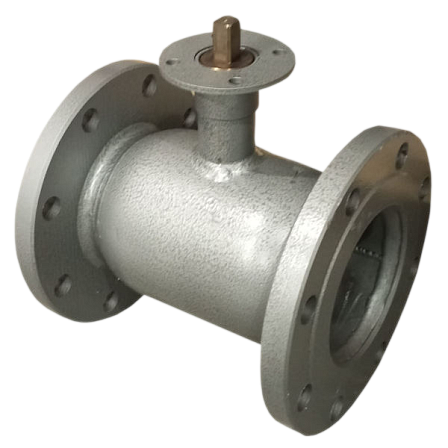

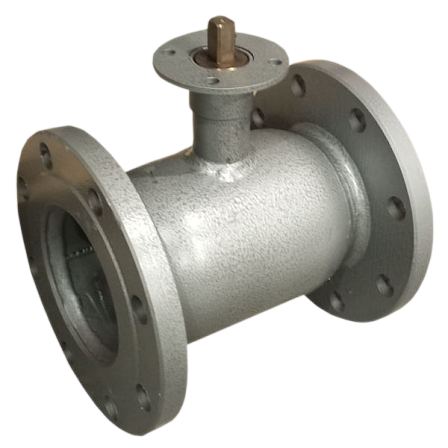

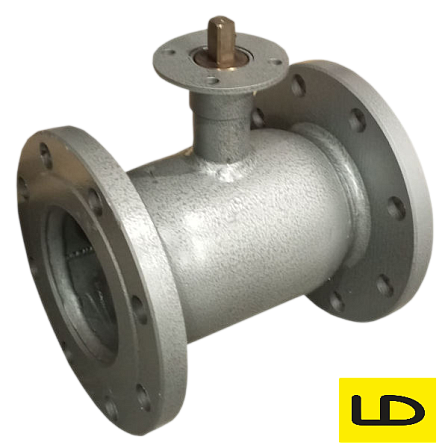

Кран шаровой неполнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду100/80, Ру16, сталь20, 11111009162EULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и параметры изделия:
- Наименование изделия: кран шаровой стальной цельносварной (запорный кран, трубопроводный запорный элемент, запорное устройство).
- Торговая марка / бренд: LD.
- Серия / модель: КШЦФЭ.
- Условный проход (диаметр номинальный) Ду: 100/80 мм (Ду100/80, уменьшенный проход, неполнопроходной).
- Условное давление (давление номинальное) Ру: 16 кгс/см² (Ру16, PN16).
- Материал корпуса и основных деталей: сталь 20 (углеродистая конструкционная качественная сталь).
- Тип присоединения к трубопроводу: фланцевый (присоединительные фланцы по ГОСТ).
- Тип управления: под электропривод (наличие монтажной площадки и фланца для стыковки с электрическим приводом).
- Рабочая среда: вода, пар, газ, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам арматуры (сталь 20).
- Назначение: полное перекрытие потока рабочей среды на технологических и инженерных трубопроводах.
- Конструктивные особенности: цельносварной стальной корпус, шаровая пробка, шток, седельные уплотнения, узел крепления электропривода.
- Способ монтажа: установка на горизонтальных и вертикальных участках трубопроводных систем посредством фланцевого соединения с использованием крепежных изделий и прокладок.
- Класс герметичности затвора: соответствует государственным и отраслевым стандартам для промышленной запорной арматуры.
- Условия эксплуатации: применение в пределах расчетных параметров давления (Ру16) и температурного диапазона рабочей среды, допустимых для марки стали 20 и примененных уплотнительных материалов.
Объекты теплоснабжения, котельные, тепловые сети.
Системы водоснабжения и водоотведения промышленного назначения.
Газораспределительные системы и газопроводы (при соблюдении требований проектной документации).
Объекты нефтехимической, нефтяной и газовой промышленности.
Технологические линии химических и производственных предприятий.
Конструктивное исполнение и принцип работы:
Шаровый кран состоит из цельносварного корпуса, выполненного из стали 20, внутри которого располагается шаровая пробка с проходным отверстием уменьшенного диаметра (неполнопроходная конструкция Ду100/80). Поворот шаровой пробки на 90 градусов обеспечивает переход из закрытого положения в открытое и наоборот. Управление положением шара осуществляется через шток посредством присоединяемого электропривода, который монтируется на специальный опорный фланец корпуса крана. Соединение крана с трубопроводом производится с помощью ответных фланцев, что обеспечивает разъемность соединения для проведения регламентных работ, технического обслуживания или демонтажа арматуры. Эксплуатация изделия требует соблюдения проектных параметров давления и температуры, регулярного контроля состояния фланцевых стыков, работы электропривода и проверки герметичности запорного органа в соответствии с регламентом обслуживающей организации.
