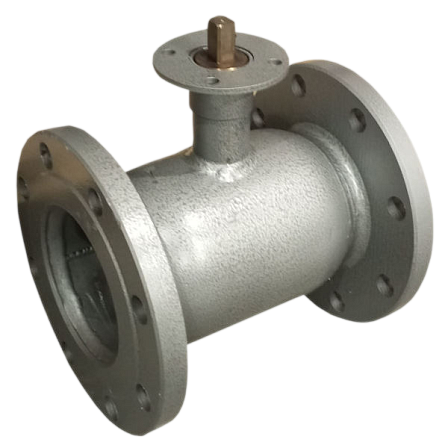

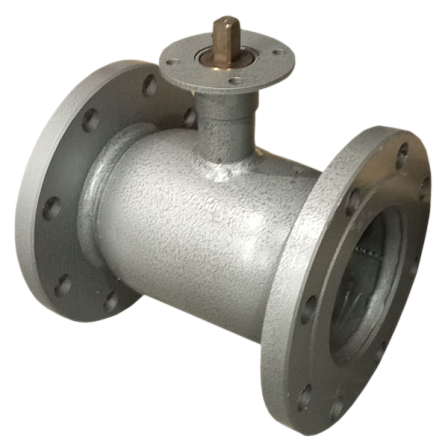

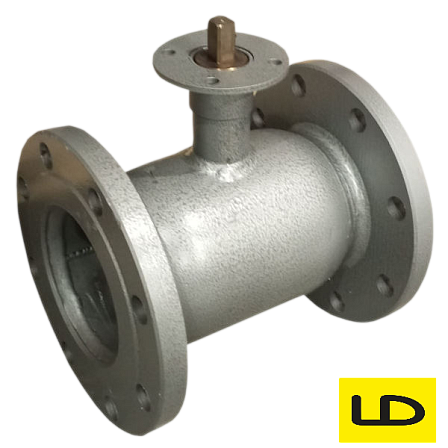

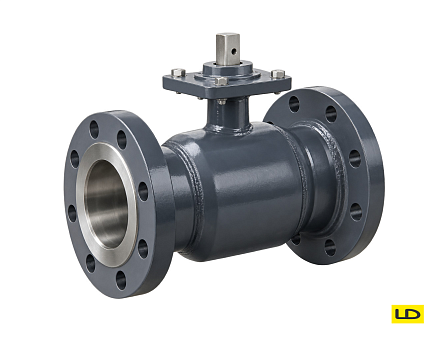

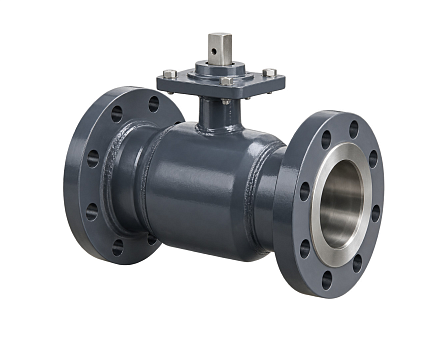

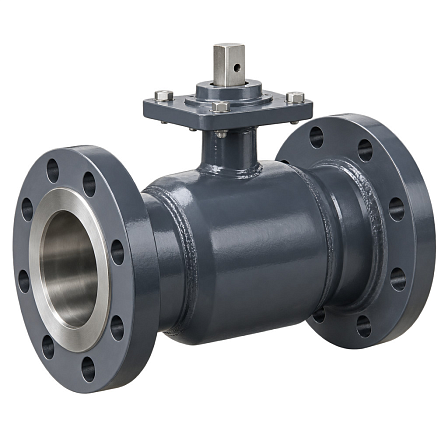

Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду200, Ру16, сталь20, 11112000162EULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры и спецификация изделия:
- Полное наименование: кран шаровой стальной цельносварной полнопроходной (запорное устройство, трубопроводный запорный кран).
- Производитель / торговая марка: LD.
- Серия оборудования: КШЦФЭ.
- Номинальный диаметр / условный проход Ду: 200 мм (Ду200, полнопроходная модификация).
- Номинальное давление Ру: 16 кгс/см² (Ру16, PN16).
- Марка используемого металла: сталь 20 (углеродистая конструкционная сталь).
- Тип присоединения: фланцевое соединение (ответные фланцы по стандартам ГОСТ).
- Способ управления / привода: под электропривод (наличие интегрированной монтажной площадки для установки электрического приводного механизма).
- Транспортируемая среда: вода, технический пар, газообразные среды, нефтепродукты и прочие жидкие среды, не вызывающие коррозионного разрушения стали 20.
- Функциональное назначение: полное перекрытие или открытие потока среды в трубопроводной системе.
- Конструктивная схема: цельносварной корпус, полнопроходной затвор (диаметр отверстия пробки соответствует внутреннему диаметру трубы), шток, седловые уплотнения, крепежный узел для электропривода.
- Вариант монтажа: установка на горизонтальные или вертикальные отрезки трубопроводов с обеспечением доступа к узлу вращения и приводу.
- Класс герметичности затвора: соответствует нормативным показателям промышленной запорной арматуры класса А по ГОСТ.
- Рабочие ограничения: соблюдение значений температуры среды и давления Ру16, установленных для конструкционной стали 20 и уплотнительных материалов.
Магистральные тепловые сети, котельные установки, объекты ЖКХ.
Системы промышленного водоснабжения и технического водоотведения.
Газотранспортные и газораспределительные инженерные системы.
Предприятия нефтегазового комплекса и химической промышленности.
Технологические цеха промышленных заводов.
Принцип функционирования и регламент обслуживания:
Конструкция изделия базируется на цельносварном стальном корпусе из стали 20, внутри которого смонтирована сферическая пробка. Полнопроходное исполнение (Ду200) минимизирует гидравлическое сопротивление потоку рабочей среды. Поворот пробки на 90 градусов осуществляется штоком, соединенным с валом электропривода, закрепленного на опорном фланце крана. Фланцевый метод крепления позволяет осуществлять монтаж и демонтаж арматуры без повреждения трубопровода. Техническое обслуживание включает мониторинг герметичности сальникового уплотнения, проверку исправности электрического привода, контроль затяжки болтовых соединений фланцев и периодическую диагностику запорного органа. Все операции выполняются в соответствии с проектной документацией и правилами безопасности при эксплуатации трубопроводных систем.
