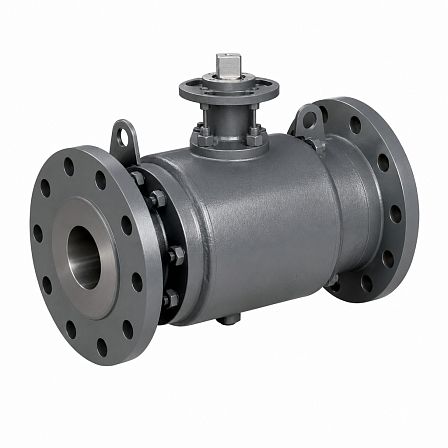

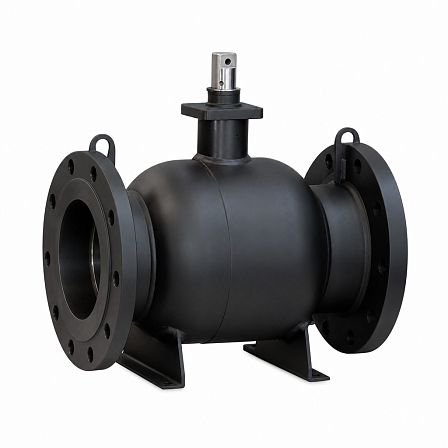

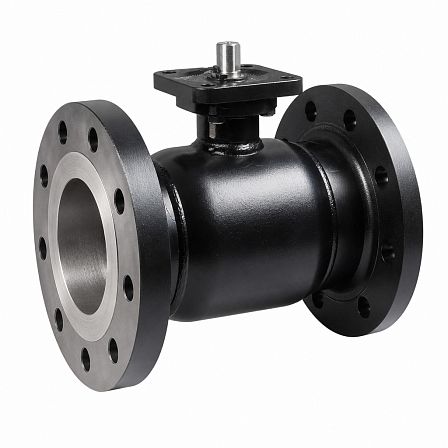

Кран шаровой неполнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду200/150, Ру25, сталь20, 11112009252EULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой цельносварной LD КШ.Ц.Ф.Э.200/150.025.Н/П.02, артикул 11112009252EULD000000000, предназначен для перекрытия потока жидких рабочих сред в трубопроводах. Изделие имеет фланцевое присоединение, неполнопроходное исполнение, условный проход DN 200 с диаметром прохода 150 мм, номинальное давление PN 25 и подготовку под электропривод.
Назначение и конструкция
Кран относится к промышленной запорной трубопроводной арматуре. Запирающий элемент — шаровая пробка, поворот которой обеспечивает открытие или полное перекрытие потока. Корпус цельносварной, прямой, изготовлен из стали 20. Исполнение «Э» предусматривает управление посредством электропривода.
Основные параметры
- Каталожное обозначение: КШ.Ц.Ф.Э.200/150.025.Н/П.02.
- Артикул: 11112009252EULD000000000.
- Номинальный диаметр: DN 200.
- Диаметр проходного сечения: 150 мм.
- Тип прохода: неполнопроходной.
- Номинальное давление: PN 25, или 2,5 МПа.
- Тип присоединения: фланцевый.
- Строительная длина: 450 мм.
- Пропускная способность Kv: 1727 м3/ч.
- Класс герметичности затвора: А.
- Рабочая среда: жидкость.
Кран рассчитан на установку в трубопроводах DN 200 и работу при давлении до 2,5 МПа.
Материалы основных деталей
- Корпус, патрубки, горловина и фланцы: сталь 20.
- Шаровая пробка: коррозионностойкая сталь AISI 409.
- Шпиндель: коррозионностойкая сталь 20Х13.
- Седло: фторопласт Ф-4К20.
- Опорное кольцо: сталь AISI 409.
- Пружинный блок: сталь 65Г.
- Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера.
Материалы уплотнений и запорного узла подобраны для работы с жидкими средами в пределах установленных температур и давления.
Температурные условия и ресурс
- Температура рабочей среды: от −40 до +200 °C.
- Температура окружающей среды: от −40 до +80 °C.
- Ресурс: 10 000 циклов.
- Гарантия: 5 лет.
Изделие предназначено для многократного выполнения циклов открытия и закрытия в составе трубопроводной системы.
Присоединительные размеры
- Наружный диаметр фланца: 335 мм.
- Диаметр расположения крепежных отверстий: 295 мм.
- Диаметр отверстий под крепеж: 22 мм.
- Количество отверстий: 12.
- Эффективный диаметр прохода: 148 мм.
Фланцевое исполнение обеспечивает разъемное присоединение крана к трубопроводу и возможность его демонтажа при обслуживании.
