Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый Н/П приварной под электропривод LD, КШЦПЭ Gas, Ду100/80, Ру25, сталь20, 12201009252EGLD000000000
-30%

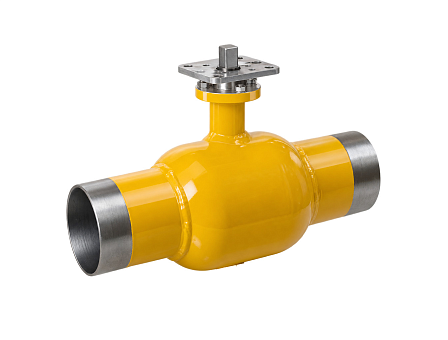

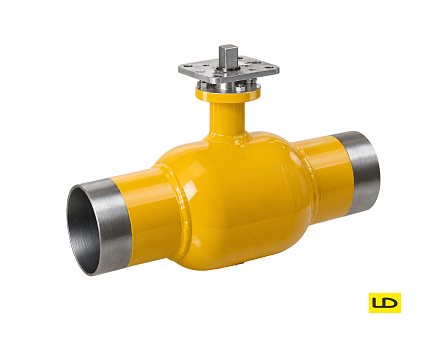

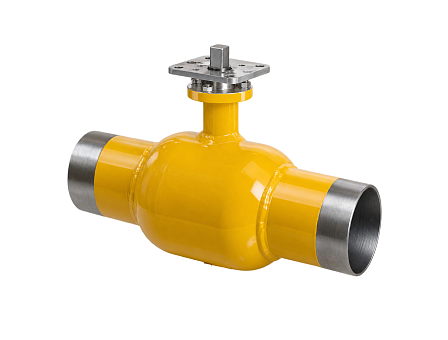

Кран шаровой газовый Н/П приварной под электропривод LD, КШЦПЭ Gas, Ду100/80, Ру25, сталь20, 12201009252EGLD000000000
АРТ: 12201009252EGLD000000000
-30%

Кран шаровой газовый Н/П приварной под электропривод LD, КШЦПЭ Gas, Ду100/80, Ру25, сталь20, 12201009252EGLD000000000

АРТ: 12201009252EGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Голый шток
LD LD Бренд LD
-30%
11 860.60 ₽
8 302.42 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой газовый Н/П приварной под электропривод LD, КШЦПЭ Gas, Ду100/80, Ру25, сталь20, артикул 12201009252EGLD000000000

Специализированный стальной запорный кран предназначен для эксплуатации на газораспределительных и газопотребляющих магистралях, объектах транспортировки углеводородных газов, в блочно-модульных котельных, а также в составе газорегуляторных пунктов и установок (ГРП, ГРПШ, ГРУ). Устройство служит для полного дистанционного перекрытия или открытия потока газовой фазы посредством электрического исполнительного механизма.

Конструкция и газоплотное исполнение
Стандартнопроходная гидравлическая схема: Диаметр входных и выходных патрубков составляет 100 мм, внутренний рабочий диаметр сферической пробки затвора — 80 мм (Ду 100/80). Сужение проходного сечения снижает крутящий момент, требуемый для поворота шара, что оптимизирует нагрузку на шток и позволяет применять электроприводы меньшей мощности.
Цельносварная неразъемная оболочка: Корпус изготовлен из углеродистой конструкционной стали 20 без фланцевых и резьбовых сочленений, что исключает утечку летучих газовых фракций во внешнюю среду на протяжении всего срока службы.
Приварные патрубки: Концы патрубков разделаны под дуговую сварку встык для интеграции в стальные газопроводы без разъемных соединений.
Усиленный газоплотный узел затвора: Полированный шар из коррозионно-стойкой нержавеющей стали размещен в седлах из модифицированного фторопласта с тарельчатыми пружинами. Пружинный блок обеспечивает постоянный контакт уплотнений со сферой, предотвращая протечки при температурных колебаниях и падении сетевого давления.
Многоуровневая герметизация штока: Узел шпинделя из нержавеющей стали с защитой от выбивания давлением оснащен дублированной системой сальниковых колец из газостойких эластомеров, сохраняющих эластичность в контакте с осушенными и сжиженными углеводородными газами.

Перечень технических характеристик и эксплуатационных параметров
Номинальный диаметр (номинал трубы / диаметр шара): DN 100/80
Номинальное рабочее давление (PN / Ру): 2,5 МПа
Тип проходного канала: неполнопроходной (стандартный проход, зауженный)
Тип присоединения к газопроводу: под приварку встык
Конструкция корпуса: цельносварная (неразборная)
Посадочное место привода: унифицированный фланец
Рабочие среды: природный газ, сжиженные углеводородные газы, фазовые и попутные нефтяные газы, сжатый воздух, азот, нейтральные сухие газы
Направление подачи среды: двустороннее (любое)
Режим работы: двухпозиционный («открыто» / «закрыто»)

Специфика монтажа на газопроводах
Вварка крана в газопровод выполняется только при нахождении шара в положении «полностью открыто» для исключения налипания сварочных брызг на нержавеющую полированную сферу.
При проведении сварочных работ необходимо контролировать температуру центральной зоны корпуса во избежание термической деструкции фторопластовых седел (максимально допустимый нагрев зоны уплотнений — не более +200 °C).
Кран монтируется на горизонтальных и вертикальных нитях газопроводов; размещение посадочной площадки под электропривод вертикально вниз не допускается.
Настройка смонтированного электропривода включает обязательную юстировку моментных муфт и концевых микровыключателей для отключения двигателя в фиксированных точках 0° и 90°.
Применение крана в качестве регулирующего дросселя на газовых сетях запрещено.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
100 (4) х 80 (3)
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Приварные
Количество в упаковке
1шт
Гарантия
5 лет эксплуатации и хранения с даты продажи
Цвет
Желтые
Артикул
12201009252EGLD000000000
Объём одной штуки, м³
0.05832
Вес (кг)
30.8
Длина (мм)
300
Ширина (мм)
300
Высота (мм)
648
Дата доставки в ваш город
30.11.2026
Документация
Каталог шаровые краны для газообразных сред LD.pdf
7.43Мб
Сертификат соответствия на краны шаровые LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны шаровые LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны шаровые LD до 27.06.2028.pdf
814.58Кб
Декларация на краны шаровые LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на краны шаровые LD до 09.09.2028.pdf
604.04Кб
Декларация о соответствии на краны шаровые LD до 19.11.2029.pdf
124.23Кб
