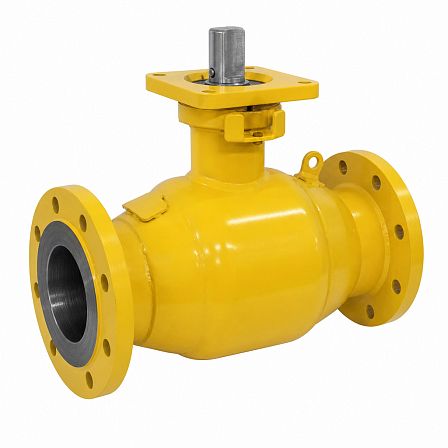

Кран шаровой газовый Н/П фланцевый под электропривод LD, КШЦФЭ Gas, Ду125/100, Ру25, сталь20, 11111259252EGLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой газовый LD КШ.Ц.Ф.Э.GAS.125/100.025.Н/П.02, артикул 11111259252EGLD000000000 — стальной цельносварной фланцевый кран под установку электропривода. Номинальный диаметр DN 125, диаметр прохода 100 мм, номинальное давление PN 2,5 МПа (Ру25); исполнение — неполнопроходное, для газообразных сред.
Назначение
Кран применяется в качестве запорной арматуры на трубопроводах. Рабочая среда — газ; в перечень допустимых сред входят природный газ, метан, пропан в жидком и газообразном состоянии, бутан, биогаз, азот, углекислый газ и другие совместимые среды. Регулирование потока конструкцией крана не предусмотрено.
Конструкция и присоединение
Корпус крана цельносварной, изготовлен из стали 20. Присоединение к трубопроводу — фланцевое. Исполнение Н/П означает неполный проход: при номинальном диаметре DN 125 мм эффективный диаметр прохода составляет 100 мм. Кран имеет посадочное место для монтажа электропривода; электропривод в обозначении изделия не указан как часть комплекта поставки.
Основные технические характеристики
- Каталожное обозначение: КШ.Ц.Ф.Э.GAS.125/100.025.Н/П.02.
- Номинальный диаметр: DN 125.
- Диаметр прохода: 100 мм.
- Номинальное давление: PN 25, или 2,5 МПа.
- Тип прохода: неполнопроходной.
- Тип присоединения: фланцевый.
- Управление: под электропривод.
- Класс герметичности: А.
- Температура рабочей среды: от −40 до +200 °C.
- Температура окружающей среды: от −40 до +40 °C.
- Строительная длина: 350 мм.
- Габаритная высота: 160 мм.
- Масса: 30,5 кг.
- Ресурс: 10 000 циклов.
- Гарантийный срок: 5 лет.
- Назначенный срок службы: 40 лет.
Материалы основных деталей
Корпус, патрубки, горловина и фланцы выполнены из стали 20. Шаровая пробка изготовлена из нержавеющей стали, шпиндель — из стали 20Х13. Седло выполнено из фторопласта Ф-4К20; подшипник скольжения — из фторопласта Ф-4К20 и Ф-4. Уплотнения горловины изготовлены из HNBR и VMQ, уплотнение седла — из NBR.
Компоновка
Кран предназначен для установки электропривода и дистанционного управления запорным органом. Фланцевое исполнение обеспечивает разъемное соединение с трубопроводом, а неполнопроходная конструкция соответствует проходу 100 мм при условном диаметре присоединения DN 125.
