Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый П/П Стриж под электропривод, LD, Ду32, Ру16, сталь20, 300003200162EGLD00000000

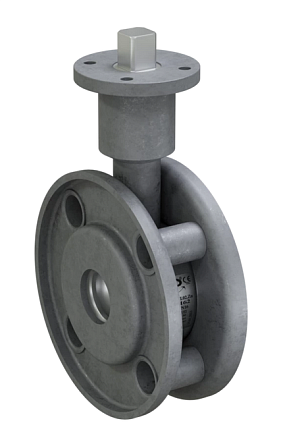

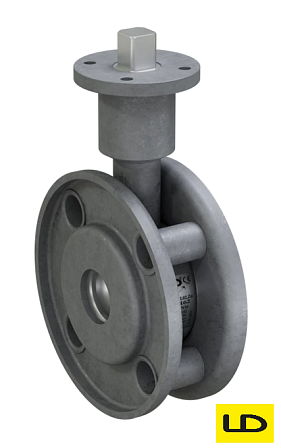

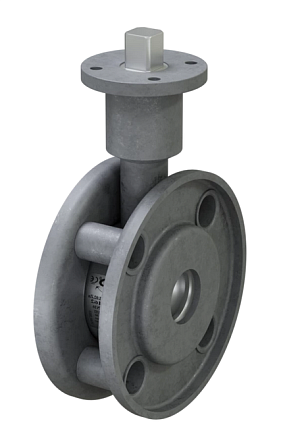

Кран шаровой газовый П/П Стриж под электропривод, LD, Ду32, Ру16, сталь20, 300003200162EGLD00000000
АРТ: 300003200162EGLD00000000

Кран шаровой газовый П/П Стриж под электропривод, LD, Ду32, Ру16, сталь20, 300003200162EGLD00000000

АРТ: 300003200162EGLD00000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение
Тип управления
Голый шток
LD LD Бренд LD
Описание
Кран шаровой газовый П/П Стриж под электропривод, LD, Ду32, Ру16, сталь20, (артикул 300003200162EGLD00000000) — специализированная полнопроходная запорная арматура компактной серии «Стриж» в цельносварном стальном корпусе, предназначенная для эксплуатации на газопроводах низкого и среднего давления. Изделие оборудовано унифицированным посадочным фланцем стандарта ISO 5211 для агрегатирования с четвертьоборотными электрическими приводами в системах противоаварийной автоматики, телемеханики и автоматизированного управления газоснабжением.

Технические характеристики и параметры
  • Конструктивное исполнение: серия «Стриж» Gas (полнопроходная газовая модификация под привод)
  • Производитель: LD (ЧелябинскСпецГражданСтрой)
  • Номинальный диаметр (условный проход): DN 32 (Ду 32 мм)
  • Конфигурация проходного тракта: полнопроходная (внутренний диаметр отверстия шара 32 мм, без сужения сечения)
  • Номинальное рабочее давление: PN 16 (1,6 МПа / 16 бар / 16 кгс/см²)
  • Интерфейс под установку привода: монтажная площадка формата ISO 5211
  • Класс герметичности запорного органа: класс «А» по ГОСТ 9544-2015 (нулевой объем утечек)
  • Транспортируемая среда: природный газ по ГОСТ 5542-2014, сжиженные углеводородные газы (СУГ по ГОСТ 20448-90), метан, пропан, бутан, нейтральные сухие и влажные газы
  • Температурный диапазон проводимого газа: от -40 °C до +80 °C
  • Климатическая категория: У1 по ГОСТ 15150-69 (температура наружного воздуха от -40 °C до +60 °C)
  • Вектор направления потока: реверсивный (двусторонняя симметричная отсечка)
Материальный состав деталей
Корпусная часть: углеродистая конструкционная качественная сталь 20
Подвижная запирающая сфера (шар): нержавеющая сталь 08Х18Н10 (AISI 304) с зеркальной полировкой
Шпиндель (шток): коррозионно-стойкая нержавеющая сталь 20Х13
Седловые уплотнительные элементы: углеродонаполненный политетрафторэтилен Ф4К20 в сочетании с кольцами из эластомера FKM (фторкаучук)
Сальниковый блок штока: двойная группа уплотнительных колец из фторкаучука / фторсиликона

Конструктивно-технологические особенности
Компактная конструкция серии «Стриж»: уменьшенная строительная длина и сниженная масса изделия позволяют выполнять монтаж в стесненных условиях газорегуляторных пунктов и установок (ГРПШ, ШРП, ГРУ), блочно-модульных котельных и шкафов учета газа.
Полнопроходное сечение (32 мм): равенство диаметра прохода шара диаметру подключенного газопровода исключает перепады динамического давления и снижает гидродинамическое сопротивление потоку газа.
Монтажная площадка ISO 5211: обеспечивает прямое сопряжение со взрывозащищенными и общепромышленными электроприводами (24В, 220В, 380В) для мгновенной отсечки газа по аварийным сигналам систем безопасности.
Газовая уплотнительная группа: двухкомпонентная система уплотнения седла (Ф4К20 + FKM) гарантирует сохранение класса герметичности «А» при циклических перепадах давления газообразных фракций.
Антистатическое исполнение: конструктивно обеспечен постоянный электрический контакт между шаром, штоком и корпусом крана для отвода статического электрического заряда в контур заземления.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
16
Максимальная рабочая температура t max, °C
+150
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Цвет
Серые
Артикул
300003200162EGLD00000000
Объём одной штуки, м³
0.00095
Вес (кг)
1.7
Длина (мм)
50
Ширина (мм)
134
Высота (мм)
142
