Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой разборный П/П фланцевый КШРФ под пневмопривод, LD, Ду150, Ру16, сталь20, 21111500162PULD000000000
-30%

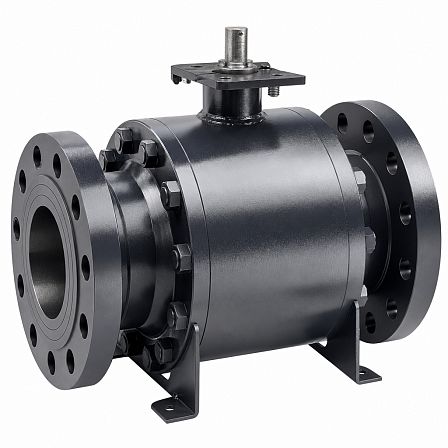

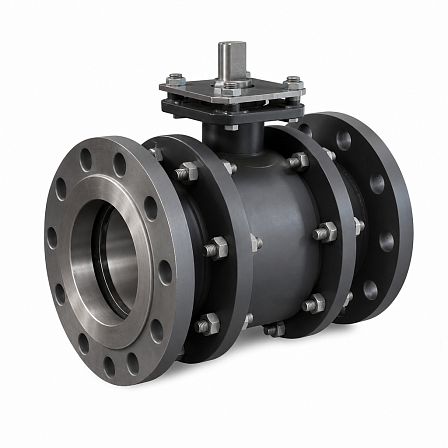

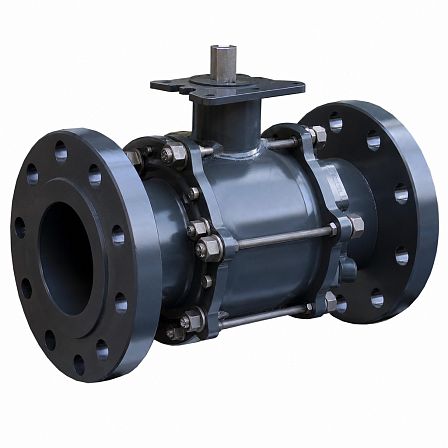

Кран шаровой разборный П/П фланцевый КШРФ под пневмопривод, LD, Ду150, Ру16, сталь20, 21111500162PULD000000000
АРТ: 21111500162PULD000000000
-30%

Кран шаровой разборный П/П фланцевый КШРФ под пневмопривод, LD, Ду150, Ру16, сталь20, 21111500162PULD000000000

АРТ: 21111500162PULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Пневмопривод
LD LD Бренд LD
-30%
67 688.41 ₽
47 381.89 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой разборный LD КШРФ под пневмопривод предназначен для перекрытия потока в трубопроводах. Исполнение: фланцевое, полнопроходное, Ду150, Ру16, корпус из стали 20; присоединение пневмопривода выполняется через посадочный фланец.

Назначение и конструкция
Кран относится к запорной трубопроводной арматуре и применяется для полного открытия или перекрытия рабочей среды. Конструкция двухходовая, разборная, с шаровой пробкой и фланцевым присоединением к трубопроводу. Исполнение под пневмопривод предусматривает установку привода для дистанционного управления положением запорного органа.

Основные параметры

  • Номинальный диаметр: Ду150.
  • Номинальное давление: Ру16, или 1,6 МПа.
  • Тип прохода: полнопроходной.
  • Условный проход шара: 125 мм.
  • Тип присоединения: фланцевый.
  • Строительная длина: 280 мм.
  • Тип арматуры: шаровой кран, таблица фигур 11с67п.
  • Класс герметичности затвора: А по ГОСТ 9544.

Материалы основных деталей
Корпус, патрубки, горловина и присоединительные фланцы изготовлены из стали 20. Шаровая пробка выполнена из коррозионно-стойкой стали; шпиндель — из стали 20Х13. Седла изготовлены из фторопласта Ф-4К20 (PTFE с наполнителем), подшипник скольжения — из фторопласта. Уплотнение горловины выполнено из фторсиликонового эластомера и EPDM, уплотнение корпуса — из паронита.

Присоединительные размеры
Фланцы соответствуют ГОСТ 33259, исполнение В, тип 01. Наружный диаметр фланца составляет 280 мм, межосевое расстояние крепежных отверстий — 240 мм. На каждом фланце предусмотрено 8 отверстий диаметром 22 мм.

Рабочие среды и температура
Кран может применяться на трубопроводах воды, пара, нефтепродуктов и неагрессивных газообразных сред. Температура рабочей среды для шарового крана — от −40 °C до +200 °C. Возможность применения в конкретной системе определяется химической совместимостью среды с материалами уплотнений и параметрами установленного пневмопривода.

Управление
Изделие имеет исполнение под пневмопривод и рассчитано на автоматизацию поворота шаровой пробки на 90°. Посадочный фланец под привод выполнен по ISO 5211, тип В. Пневмопривод, пневмораспределитель, концевые выключатели и ручной дублер подбираются отдельно в зависимости от требуемой схемы управления.

Климатическое исполнение
Климатическое исполнение крана — У по ГОСТ 15150. Разборный корпус допускает техническое обслуживание и замену уплотнительных элементов при проведении регламентных работ.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Пневмопривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
16
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
3 года
Артикул
21111500162PULD000000000
Объём одной штуки, м³
0.00679
Вес (кг)
49.5
Длина (мм)
280
Ширина (мм)
330
Высота (мм)
73
