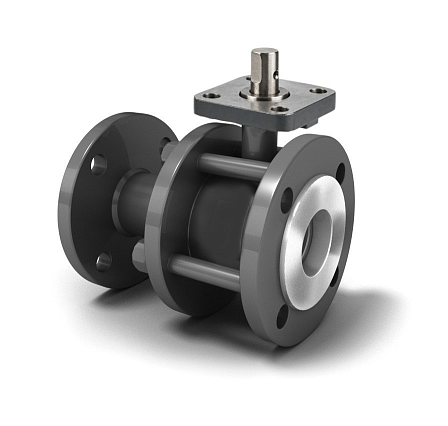

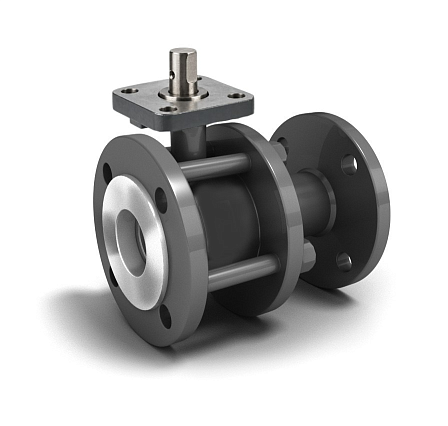

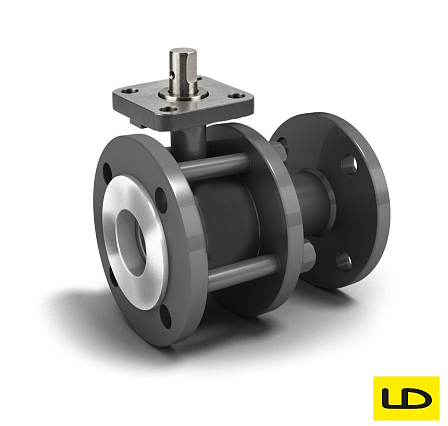

Кран шаровый КШРФЭ Ду 50, Ру1,6, Ст20, разборный, фланцевый, полнопроходной, под электропривод, 21110500162EULD000000000
АРТ: 21110500162EULD000000000

Кран шаровый КШРФЭ Ду 50, Ру1,6, Ст20, разборный, фланцевый, полнопроходной, под электропривод, 21110500162EULD000000000

АРТ: 21110500162EULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Голый шток
Описание
Кран шаровый КШРФЭ Ду 50, Ру1,6, Ст20, разборный, фланцевый, полнопроходной, под электропривод, артикул 21110500162EULD000000000

Двухпозиционная запорная трубопроводная арматура прямого действия предназначена для оснащения технологических линий с автоматизированным управлением. Изделие выполняет функцию дистанционного отсечения или пуска потока рабочей среды в трубопроводных коммуникациях.
Устройство интегрируется в схемы диспетчеризации, контуры телемеханики и комплексы АСУ ТП промышленных предприятий, объектов теплоэнергетического комплекса, газораспределительных и водопроводных станций.

Конструктивное устройство и материалы
Корпусная группа: Разъемный корпус из углеродистой стали марки Ст20, стянутый шпильками. Разборная схема обеспечивает доступ к внутренней полости для дефектовки, замены уплотнительных колец и шарового затвора в условиях ремонтного цеха.
Проточная часть: Полнопроходная геометрия канала с диаметром прохода 50 мм. Проходное отверстие шара совпадает с внутренним диаметром сопрягаемой трубы, что исключает сужение потока, снижает гидравлические потери на участке и препятствует накоплению механических отложений.
Запорный узел: Плавающий полированный шар из коррозионно-стойкой нержавеющей стали, помещенный между седельными кольцами из фторопласта. Конструкция обеспечивает герметичное перекрытие потока независимо от направления подачи среды.

Перечень технических характеристик и параметров
Условный диаметр (DN / Ду): 50 мм
Номинальное давление среды (PN / Ру): 1,6 МПа
Конструктивное исполнение корпуса: разборное, ремонтопригодное
Тип проточной части: полнопроходной
Способ фиксации к трубопроводу: фланцевый
Способ управления: механизированный, под установку электрического привода
Посадочное место привода: присоединительный фланец
Материал корпусных деталей: сталь 20
Температурный интервал рабочей среды: от -40 °C до +200 °C
Направление потока: реверсивное (двустороннее)
Транспортируемые среды: холодная и горячая вода, пар, технологические растворы, светлые и темные нефтепродукты, неагрессивные газы, воздух
Рабочий режим: запорный (крайние положения затвора «открыто» / «закрыто»)

Правила монтажа и эксплуатации
Стыковка с ответными фланцами трубопровода выполняется болтами или шпильками с равномерной перекрестной затяжкой гаек и использованием уплотнительных межфланцевых прокладок.
При сопряжении с электроприводом требуется центровка осей выходного вала привода и штока крана для предотвращения радиального биения.
Монтаж допустим в любом пространственном положении на горизонтальных и вертикальных нитях трубопроводов; установка крана приводом строго вниз запрещается.
Использование запорного крана в промежуточных положениях для регулирования расхода рабочей среды не допускается технологическим регламентом.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
3 года эксплуатации и хранения с даты продажи
Цвет
Серые
Артикул
21110500162EULD000000000
Объём одной штуки, м³
0.00795
Вес (кг)
16.2
Длина (мм)
180
Ширина (мм)
158
Высота (мм)
279
Дата доставки в ваш город
Документация
Паспорт на Кран шаровой КШРФ.pdf
5.12Мб
Сертификат соответствия на Кран шаровой КШРФ до 15.12.2028.pdf
1.38Мб
Экспертное заключение на Кран шаровой КШРФ.pdf
2.94Мб
Декларация о соответствии на Кран шаровой КШРФ до 01.02.2031.pdf
728.66Кб
Декларация о соответствии на Кран шаровой КШРФ до 02.12.2030.pdf
796.82Кб
Декларация о соответствии на Кран шаровой КШРФ до 16.04.2029.pdf
519.53Кб
Каталог разборных кранов LD11c67п.pdf
6.05Мб
