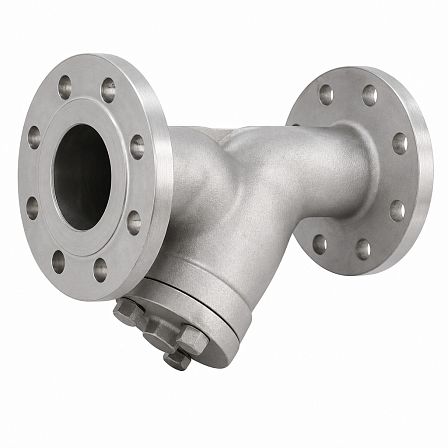

Фильтр сетчатый АДЛ, IS31, DN 200, PN 16, ячейка 0,6 мм, Т -60...+400°C, нерж. сталь CF8M, фланцевый, BM01B700778
- Описание
- Характеристики
- Документация Аналогичные товары
Фильтр сетчатый АДЛ IS31.04.0,60.200.16 ф/ф, артикул BM01B700778, предназначен для механической очистки потока от твёрдых примесей в трубопроводах. Исполнение: DN 200, PN 16, фланцевое присоединение, сетка с размером ячейки 0,6 мм, корпус из нержавеющей стали CF8M; рабочая температура — от −60 до +400 °C.
Назначение
Фильтр устанавливается перед оборудованием и участками трубопровода, чувствительными к загрязнению рабочей среды. Сетчатый элемент удерживает механические частицы, снижая риск засорения арматуры, насосов, теплообменного и другого технологического оборудования.
Основные параметры
- Серия: IS31.
- Условный проход: DN 200.
- Номинальное давление: PN 16, или 1,6 МПа.
- Размер ячейки сетки: 0,6 мм (600 мкм).
- Рабочая температура: от −60 до +400 °C.
- Тип присоединения: фланец/фланец.
- Артикул: BM01B700778.
Конструкция и материалы

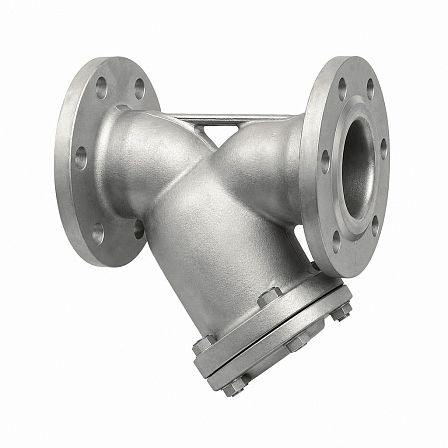

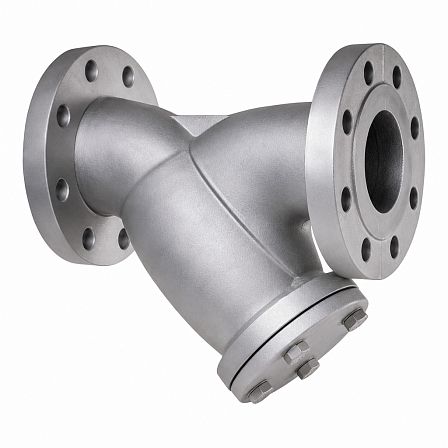

Фильтр выполнен в косом корпусе с фланцами для монтажа в трубопровод. Материал корпуса — нержавеющая сталь CF8M. Конструкция предусматривает съёмную крышку, обеспечивающую доступ к сетчатому фильтрующему элементу для очистки и технического обслуживания.
Рабочие среды
Оборудование применяется для фильтрации воды, пара, нефтепродуктов, а также пищевых и агрессивных сред при условии совместимости материалов фильтра с рабочей средой. Фильтр относится к трубопроводной арматуре для систем тепло- и водоснабжения и промышленных технологических процессов.
Монтажные данные
Для исполнения DN 200, PN 16 строительная длина составляет 480 мм. Наружный диаметр фланца — 340 мм, диаметр расположения крепёжных отверстий — 295 мм, число отверстий — 12, диаметр отверстий — 22 мм. Масса фильтра — около 50 кг.
Особенности установки и обслуживания
При горизонтальной установке крышку располагают вниз; на паропроводе крышка должна быть направлена вбок. Вертикальная установка допускается только при направлении потока сверху вниз. Направление рабочей среды должно совпадать со стрелкой на корпусе. Для DN 200 крышка крепится на шпильках и оснащается сливной пробкой для прочистки фильтра.
