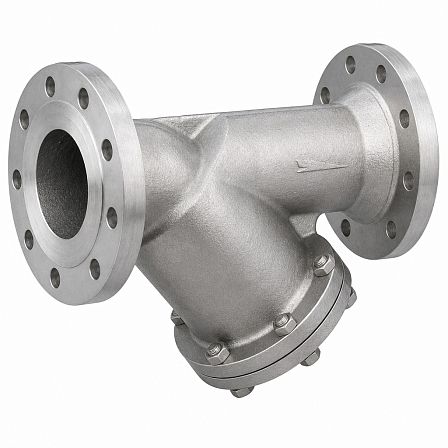

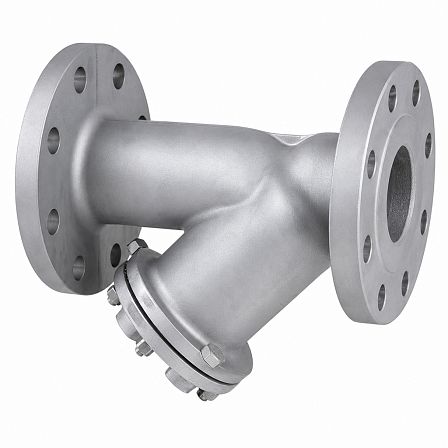

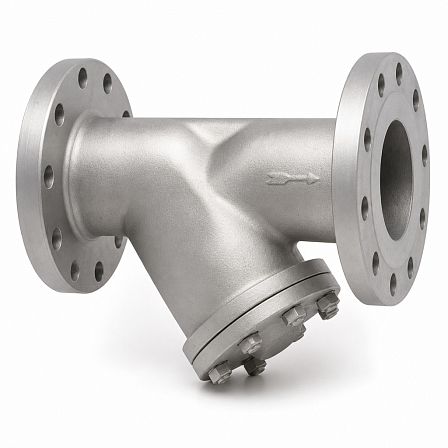

Фильтр сетчатый АДЛ, IS31, DN 250, PN 16, ячейка 0,6 мм, Т -60...+400°C, нерж. сталь CF8M, фланцевый, BM01B700779
- Описание
- Характеристики
- Документация Аналогичные товары
Фильтр сетчатый АДЛ IS31, артикул BM01B700779, предназначен для механической очистки потока рабочей среды от загрязнений. Исполнение: DN 250, PN 16, фланцевое присоединение, сетка с ячейкой 0,6 мм, корпус из нержавеющей стали CF8M; рабочая температура — от −60 до +400 °C.
Назначение
Сетчатый фильтр серии IS31 применяется для улавливания механических примесей и защиты последовательно установленного трубопроводного оборудования. Допускается использование на линиях воды, пара, нефтепродуктов, пищевых и агрессивных сред.
Основные параметры
- Серия: IS31.
- Артикул: BM01B700779.
- Условный проход: DN 250.
- Номинальное давление: PN 16, или 1,6 МПа.
- Размер ячейки фильтрующей сетки: 0,6 мм.
- Рабочая температура: от −60 до +400 °C.
- Тип присоединения: фланцевый, фланец/фланец.
Материалы конструкции
Корпус и крышка фильтра выполнены из коррозионностойкой литой стали CF8M, соответствующей материалу 3Х17Н14М3. Фильтрующая сетка, крепежные элементы и уплотнительные детали изготовлены из нержавеющих материалов; уплотнение выполнено с применением графита. Конструкция рассчитана на работу в условиях повышенных температур и при контакте с различными технологическими средами.
Конструктивное исполнение
Для DN 250 крышка закрепляется на шпильках. В крышке предусмотрена сливная пробка, предназначенная для обслуживания и очистки фильтрующего элемента. Конструкция обеспечивает возможность периодической прочистки сетки без демонтажа корпуса из трубопровода.
Монтаж
При горизонтальной установке фильтр монтируется крышкой вниз. На паропроводах крышку следует располагать вбок. Вертикальная установка допускается только при направлении потока сверху вниз. Направление движения среды должно совпадать со стрелкой на корпусе.
Присоединительные и габаритные размеры
- Строительная длина L: 550 мм.
- Проходной диаметр d: 250 мм.
- Наружный диаметр фланца D: 405 мм.
- Диаметр расположения крепежных отверстий D1: 355 мм.
- Диаметр уплотнительной поверхности D2: 320 мм.
- Количество и размер отверстий: 12 × Ø26 мм.
- Толщина фланца C: 26 мм.
- Высота уплотнительной поверхности f: 2 мм.
- Масса: около 82 кг.
Итог
АДЛ IS31 BM01B700779 — фланцевый сетчатый фильтр DN 250 для трубопроводов PN 16 с фильтрующей сеткой 0,6 мм. Изделие предназначено для очистки рабочей среды от механических включений и защиты элементов трубопроводной системы.
