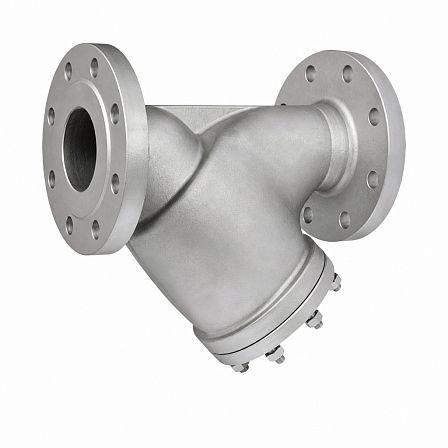

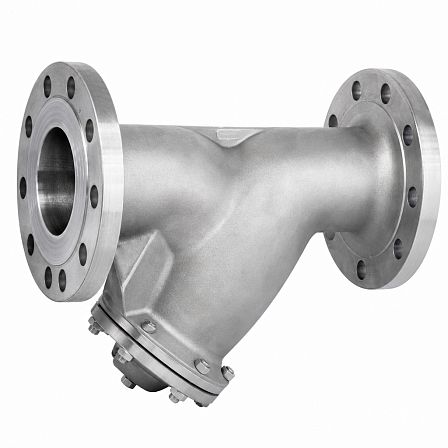

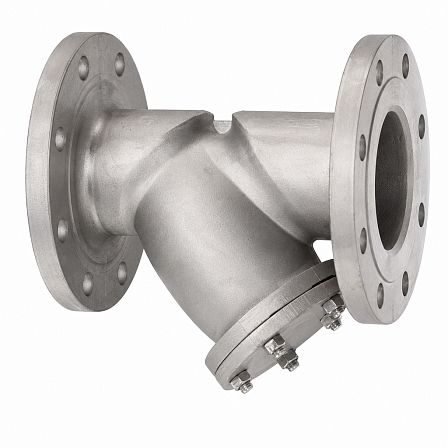

Фильтр сетчатый АДЛ, IS31, DN 400, PN 16, ячейка 0,6 мм, Т -60...+400°C, нерж. сталь CF8M, фланцевый, BM01B700782
- Описание
- Характеристики
- Документация Аналогичные товары
Фильтр сетчатый АДЛ IS31, артикул BM01B700782, предназначен для механической очистки потока воды, пара, нефтепродуктов, пищевых и агрессивных сред от твердых включений. Исполнение: DN 400, PN 16, фланцевое присоединение, сетка с ячейкой 0,6 мм, корпус и крышка из нержавеющей стали CF8M; рабочая температура от −60 до +400 °C.
Назначение и принцип работы
Фильтр серии IS31 устанавливается на трубопроводе для задержания механических загрязнений сетчатым фильтрующим элементом. Очищенная среда проходит через сетку, а частицы размером более 0,6 мм остаются внутри фильтра. Устройство применяется для защиты трубопроводной арматуры, насосов, теплообменников и другого оборудования.
Основные технические характеристики
- Серия: IS31.
- Артикул: BM01B700782.
- Номинальный диаметр: DN 400.
- Номинальное давление: PN 16, или 1,6 МПа.
- Размер ячейки сетки: 0,6 мм.
- Рабочая температура: от −60 до +400 °C.
- Присоединение: фланцевое по DIN.
- Условный проход: 400 мм.
Материалы деталей
Корпус и крышка изготовлены из коррозионностойкой литой стали 3Х17Н14М3 (CF8M). Фильтрующая сетка выполнена из нержавеющей стали 03Х17Н14М3 (аналог AISI 316). Уплотнение — нержавеющая сталь 08Х18Н10 (AISI 304) с графитом. Болты и дренажная заглушка изготовлены из стали 08Х18Н10 (AISI 304).
Конструкция и обслуживание
Фильтр имеет корпус с крышкой, внутри которого размещен сетчатый фильтрующий элемент. Для DN 400 крышка закрепляется на шпильках. В крышке предусмотрена дренажная заглушка, позволяющая выполнять очистку сетки и удаление загрязнений без демонтажа корпуса с трубопровода.
Монтаж
На горизонтальном трубопроводе фильтр устанавливают крышкой вниз. При работе на паропроводе крышка должна быть расположена вбок. Вертикальная установка допускается только при движении среды сверху вниз. Направление потока при монтаже должно совпадать со стрелкой на корпусе.
Габаритные и присоединительные размеры
- Строительная длина L: 780 мм.
- Наружный диаметр фланца D: 580 мм.
- Диаметр расположения крепежных отверстий D1: 525 мм.
- Диаметр уплотнительной поверхности D2: 485 мм.
- Толщина фланца C: 32 мм.
- Высота уплотнительной поверхности f: 4 мм.
- Крепежные отверстия: 16 × Ø30 мм.
- Масса: 230 кг.
Рабочие среды
Фильтр рассчитан на применение с водой, паром, нефтепродуктами, а также пищевыми и агрессивными средами, совместимыми с материалами корпуса, уплотнения и фильтрующей сетки.
