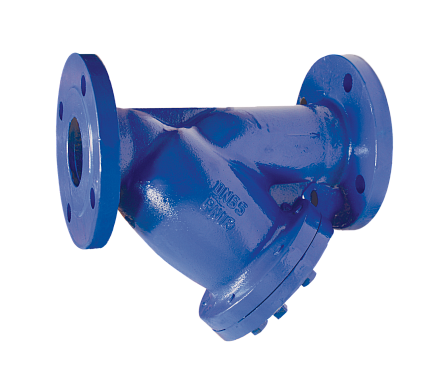

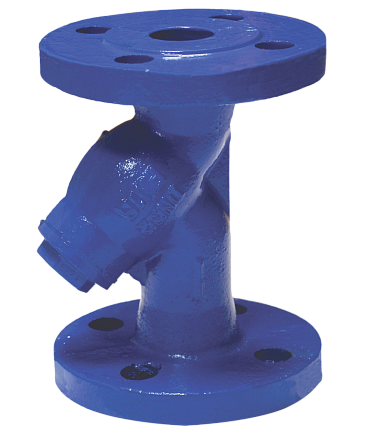

Фильтр сетчатый IS16M.01.0600.350.16.Ф/Ф АДЛ, DN 350, PN 16, ф/ф, с магнитной вставкой MB-01, BM03C102172
- Описание
- Характеристики
- Документация Аналогичные товары
Фильтр сетчатый АДЛ IS16M.01.0600.350.16.Ф/Ф, артикул BM03C102172, предназначен для механической очистки воды, пара и воздуха в трубопроводах. Исполнение: чугунный корпус, фланцевое присоединение DN 350, номинальное давление PN 16, сетка с ячейкой 0,6 мм и магнитная вставка MB-01 для улавливания ферромагнитных частиц.
Назначение
Фильтр серии IS16M применяется в системах тепло- и водоснабжения для задержания крупных механических примесей рабочей среды. Сетчатый элемент очищает поток от загрязнений, а магнитная вставка дополнительно удерживает частицы, обладающие магнитными свойствами.
Основные технические параметры
- Модель: IS16M.
- Артикул производителя: BM03C102172.
- Обозначение: IS16M.01.0600.350.16.Ф/Ф.
- Номинальный диаметр: DN 350.
- Номинальное давление: PN 16, или 1,6 МПа.
- Максимальная температура рабочей среды: до +300 °C.
- Тип присоединения: фланцевый, ф/ф.
- Размер ячейки сетки: 0,6 мм.
- Пропускная способность Kv: 1800 м³/ч.
Рабочие среды
Фильтр рассчитан на применение с паром, горячей и холодной водой, а также воздухом. При повышении температуры допустимое рабочее давление снижается: при +300 °C оно составляет до 0,96 МПа.
Конструкция и материалы
- Корпус: чугун GG25.
- Крышка: чугун GG25.
- Фильтрующая сетка: нержавеющая сталь AISI 304.
- Сливная пробка: сталь.
- Магнитная вставка: MB-01-350.
- Покрытие корпуса: порошковое эпоксидное.
Магнитная вставка
Изделие поставляется с магнитной вставкой MB-01, соответствующей DN 350. Вставка устанавливается в фильтр и служит для сбора ферромагнитных загрязнений из потока. Габаритная высота вставки составляет 570 мм, диаметр — 350 мм, масса — 0,82 кг.
Габаритные и присоединительные размеры
- Строительная длина L: 980 мм.
- Высота H: 789 мм.
- Наружный диаметр фланца D: 520 мм.
- Диаметр расположения крепежных отверстий D1: 470 мм.
- Диаметр уплотнительной поверхности D2: 429 мм.
- Крепежные отверстия: 16 × Ø28 мм.
- Масса фильтра: 338 кг.
Присоединение к трубопроводу
Фланцы выполнены для присоединения по DIN 2501 / DIN 2633 для PN 1,6 МПа и EN 1092-1. Допускается применение ответных фланцев российского производства по ГОСТ 33259-2015 для PN 1,6 МПа.
Монтаж
На горизонтальном трубопроводе фильтр устанавливают крышкой вниз. На паропроводе крышка должна располагаться вбок, чтобы исключить образование паровых карманов. Монтаж на вертикальном трубопроводе допускается только при направлении потока сверху вниз. Направление движения рабочей среды должно соответствовать стрелке на корпусе.
Обслуживание
Конструкция с крышкой обеспечивает доступ к сетчатому элементу для очистки и промывки. При установке сетки с нестандартным размером ячеек либо магнитной вставки требуется замена прокладки между крышкой и корпусом фильтра.
Контроль качества
Фильтры серии IS16 проходят испытания на герметичность при давлении 1,1 × PN и на прочность при давлении 1,5 × PN.
