Кран шаровой 3-ходовой БИВАЛ, BV3, DN 10, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, L-порт, BL11A744983
АРТ: BL11A744983

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 10, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, L-порт, BL11A744983

АРТ: BL11A744983
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Ручка - рычаг
БИВАЛ БИВАЛ Бренд БИВАЛ
Описание

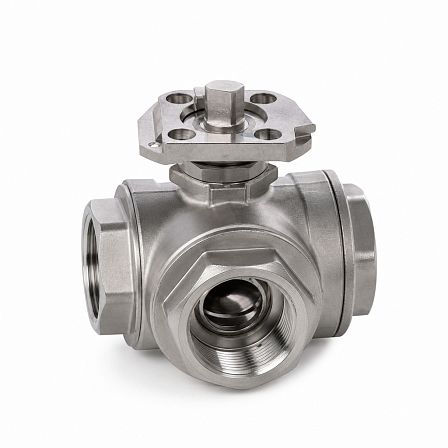

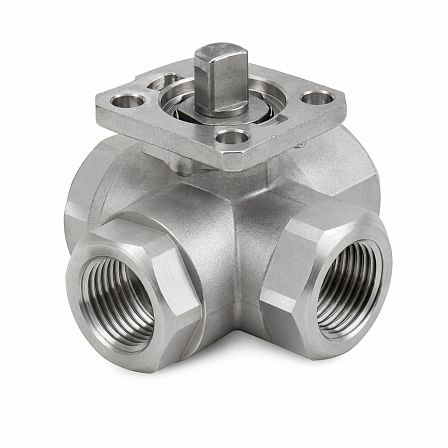

Кран шаровой трехходовой БИВАЛ BV3, DN 10, PN 63 — полупроходная запорная арматура с L-образным каналом шара, резьбовыми присоединениями и ISO-фланцем для установки привода. Исполнение рассчитано на номинальное давление до 6,3 МПа и выполнено из нержавеющей стали 08Х18Н10.

Назначение и принцип работы

Кран предназначен для переключения или отсечения потоков в трубопроводе. L-порт обеспечивает соединение общего патрубка с одним из двух остальных патрубков; одновременное соединение всех трех линий не предусмотрено.

Основные параметры

  • Серия: BV3.
  • Тип: шаровой кран трехходовой.
  • Номинальный диаметр: DN 10.
  • Номинальное давление: PN 63, или 6,3 МПа.
  • Тип прохода: полупроходной.
  • Тип канала шара: L-порт.
  • Присоединение: резьба/резьба.
  • Материал исполнения: нержавеющая сталь 08Х18Н10.
  • Артикул: BL11A744983.

Конструкция

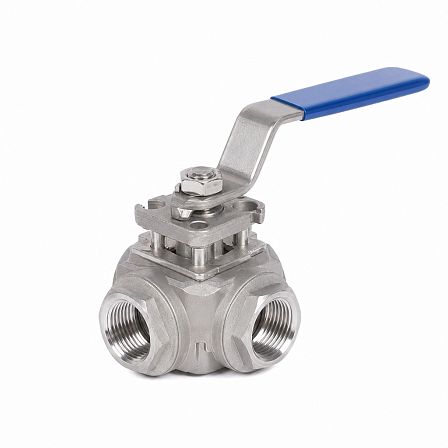

Кран имеет составную конструкцию корпуса и шаровой запорный элемент. Полупроходное исполнение предусматривает уменьшенный эффективный проход по сравнению с условным диаметром DN 10. Для управления предусмотрена рукоятка; монтаж автоматического привода выполняется через ISO-фланец.

Присоединение к трубопроводу

Присоединительные патрубки имеют резьбу с обеих сторон. Такое исполнение применяется для установки крана на трубопроводах с ответными резьбовыми соединениями без сварки и фланцевых переходников.

Установка привода

ISO-фланец предназначен для присоединения электропривода или пневмопривода. При ручном управлении кран используется с рукояткой; при автоматизации привод подбирается с учетом присоединительного интерфейса и требуемого крутящего момента.

Применение

Кран серии BV3 применяется как запорная и переключающая арматура в системах водоснабжения, пароконденсатных установках, пневмосистемах, линиях перекачки топлива, а также на трубопроводах со слабоагрессивными средами.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Ручка - рычаг
С американкой
Нет
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
10 (3/8)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BL11A744983
Объём одной штуки, м³
0.00019
Вес (кг)
0.7
Длина (мм)
72
Ширина (мм)
42
Высота (мм)
62
