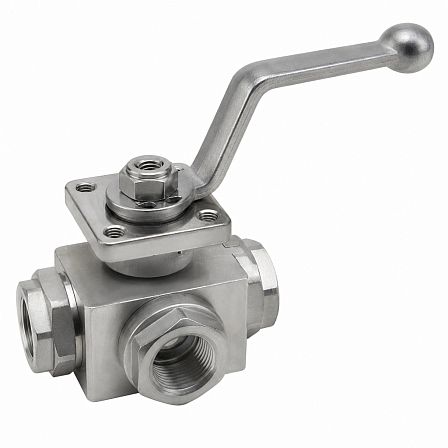

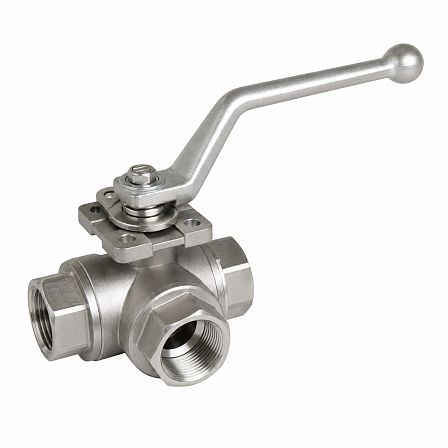

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 10, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, T-порт, BL11A744992
- Описание
- Характеристики
- Документация
Кран шаровой трехходовой БИВАЛ серии BV3, артикул BL11A744992, предназначен для перекрытия и перераспределения потока в трубопроводах. Исполнение: DN 10, PN 63, корпус из нержавеющей стали 08Х18Н10, внутреннее резьбовое присоединение, Т-порт и ISO-фланец для установки привода.
Назначение и конструкция
Кран относится к трехходовой запорной арматуре с полупроходной составной конструкцией. Т-образное отверстие шара обеспечивает коммутацию потоков между тремя присоединительными патрубками. Конструкция допускает техническое обслуживание и замену уплотнительных элементов.
Основные параметры
- Серия: BV3.
- Артикул: BL11A744992.
- Номинальный диаметр: DN 10.
- Номинальное давление: PN 63, до 6,3 МПа.
- Тип крана: трехходовой.
- Тип порта: Т-порт.
- Проходное сечение: полупроходное.
- Коэффициент пропускной способности Kvs: 9,6 м³/ч.
Присоединение и управление

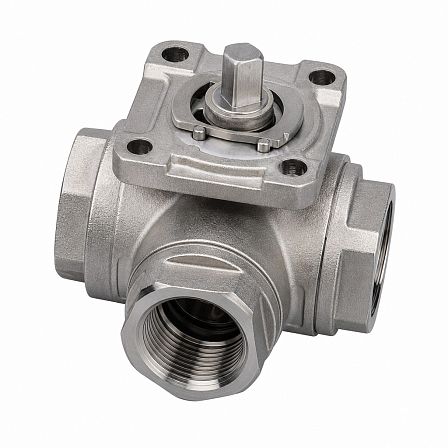

Кран имеет внутреннюю трубную резьбу BSP с исполнением резьба/резьба. На корпусе предусмотрен ISO-фланец F3/F4 для монтажа ручного, пневматического или электрического привода. Посадочный квадрат штока рассчитан на размеры 6/6 мм; присоединительные размеры ISO-фланца — 36/42 мм.
Материалы
Корпус и патрубки изготовлены из нержавеющей стали 08Х18Н10. Шар и шток выполнены из коррозионностойкой стали. Седловые и корпусные уплотнения — PTFE с добавлением графита; уплотнение штока — PTFE. В конструкции также применяются уплотнительное кольцо из FKM (Viton), металлическая рукоятка и пластиковая защитная оболочка рукоятки.
Рабочие условия
Диапазон температуры рабочей среды составляет от −60 до +220 °C. При повышении температуры допустимое рабочее давление снижается согласно зависимости «температура—давление»; номинальное давление PN 63 применяется при температуре до 50 °C.
Область применения
Кран применяется в системах водоснабжения, пожаротушения, пароконденсатных системах, пневмосетях со сжатым воздухом и нейтральными газами, а также на линиях транспортировки топлива и слабоагрессивных жидкостей. Может использоваться в обвязке сепараторов, котлов, манометров и в сливных линиях.
Габаритные данные для DN 10
Диаметр прохода составляет 11 мм. Монтажная длина L1 — 80 мм, расстояние L2 — 64 мм, высота H — 75 мм, высота H1 — 42 мм, размер Н2 — 9 мм, длина рукоятки W — 141 мм. Масса крана — около 0,75 кг.
