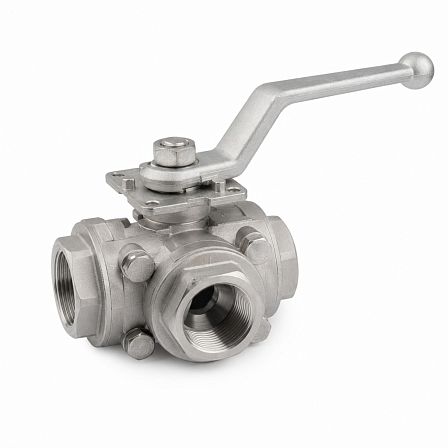

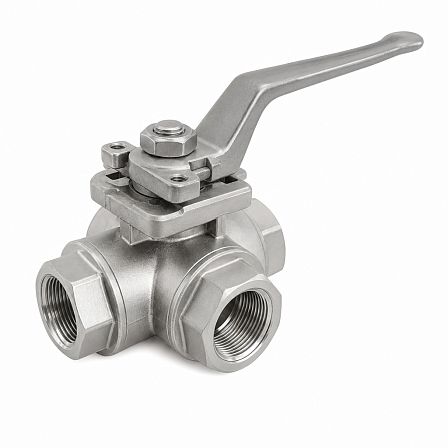

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 25, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, L-порт, BL11A744986
АРТ: BL11A744986

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 25, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, L-порт, BL11A744986

АРТ: BL11A744986
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Ручка - рычаг
БИВАЛ БИВАЛ Бренд БИВАЛ
Описание

Кран шаровой трехходовой БИВАЛ серии BV3, артикул BL11A744986, предназначен для переключения и распределения потоков в трубопроводах. Исполнение: DN 25, PN 63, корпус из нержавеющей стали 08Х18Н10, неполнопроходная конструкция, резьбовые присоединения, L-порт и ISO-фланец для установки четвертьоборотного привода.

Конструкция и назначение. Трехходовой шаровой кран выполнен с L-образным каналом в шаре. L-порт обеспечивает соединение общего патрубка с одним из двух боковых патрубков и применяется для переключения либо распределения потока между двумя направлениями. Кран относится к неполнопроходному исполнению.

Основные параметры. Номинальный диаметр крана — DN 25. Номинальное давление — PN 63, или 6,3 МПа. Диаметр проходного отверстия составляет 20 мм, коэффициент пропускной способности Kvs — 38 м³/ч.

Материалы. Корпус изготовлен из коррозионно-стойкой стали 08Х18Н10. Исполнение рассчитано на применение в трубопроводах с водой, паром, сжатым воздухом, спиртами и слабоагрессивными рабочими средами.

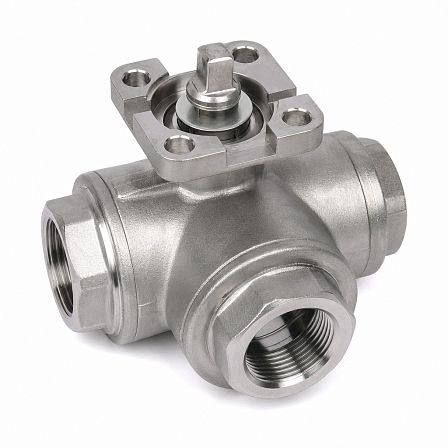

Присоединение и привод. Присоединение к трубопроводу — резьба/резьба. На корпусе предусмотрен ISO-фланец, предназначенный для монтажа ручного редуктора, пневматического или электрического четвертьоборотного привода.

Габаритные размеры.

  • длина по основному направлению L1 — 102 мм;
  • длина по боковому патрубку L2 — 82 мм;
  • высота H — 97,5 мм;
  • высота до монтажной площадки H1 — 59,5 мм;
  • высота ISO-площадки H2 — 11 мм;
  • размер монтажной площадки W — 162 мм;
  • масса — около 1,5 кг.

Температурный режим. Рабочий диапазон температур для крана серии BV3 — от −60 до +220 °C. Допустимые параметры работы следует определять с учетом температуры, давления и свойств транспортируемой среды.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Ручка - рычаг
С американкой
Нет
Корпус
Разборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
25 (1)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BL11A744986
Объём одной штуки, м³
0.00052
Вес (кг)
1.9
Длина (мм)
104
Ширина (мм)
60
Высота (мм)
83
