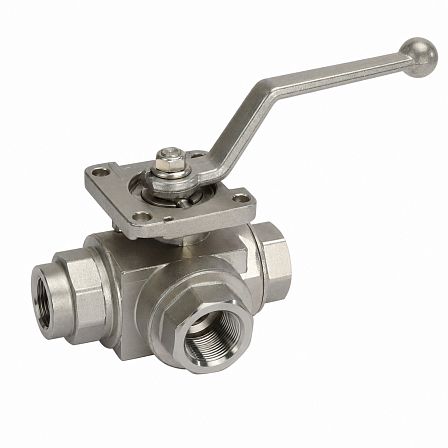

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 25, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, T-порт, BL11A744996
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой трехходовой БИВАЛ серии BV3, артикул BL11A744996, предназначен для управления потоком рабочей среды в трубопроводах DN 25 при номинальном давлении PN 63. Исполнение с T-портом, внутренней резьбой, корпусом из нержавеющей стали 08Х18Н10 и ISO-фланцем рассчитано на ручное управление и установку привода.
Конструкция и назначение
Кран относится к трехходовой запорной трубопроводной арматуре с неполнопроходным шаровым затвором. T-образное отверстие в шаре применяется для распределения или смешения потоков между тремя присоединительными патрубками. Управление выполняется поворотом рукоятки.
Основные параметры
- Серия: BV3.
- Тип: шаровой кран трехходовой.
- Номинальный диаметр: DN 25.
- Номинальное давление: PN 63, или 6,3 МПа.
- Тип прохода: неполнопроходной (редуцированный).
- Конфигурация прохода: T-порт.
- Условная пропускная способность Kvs: 38 м³/ч.
- Рабочий диапазон температур: от −60 до +220 °C; допустимое давление зависит от температуры рабочей среды.
Присоединение и привод
Присоединение к трубопроводу — резьбовое, резьба/резьба с внутренней трубной резьбой BSP. На корпусе предусмотрен верхний ISO-фланец для монтажа пневматического или электрического привода. Для DN 25 применяется присоединительный интерфейс ISO F4/F5; размер квадрата штока — 11 мм.
Материалы основных деталей
Корпус выполнен из нержавеющей стали 08Х18Н10. Шар и шток изготовлены из коррозионно-стойкой стали. Седловые уплотнения выполнены из PTFE с добавлением графита, уплотнения штока и корпуса — из PTFE. Материалы уплотнений рассчитаны на работу с водой, паром, сжатым воздухом, спиртами, нейтральными и слабоагрессивными средами.
Габаритные параметры
- Диаметр проходного отверстия: 20 мм.
- Монтажная длина L1: 102 мм.
- Длина до бокового патрубка L2: 82 мм.
- Высота H: 97,5 мм.
- Длина рукоятки W: 162 мм.
- Масса: около 1,5 кг.
Особенности исполнения
Кран поставляется с ручной рукояткой и имеет ISO-площадку под привод. Неполнопроходная конструкция снижает диаметр проходного канала относительно DN трубопровода; для данного исполнения проход составляет 20 мм.
