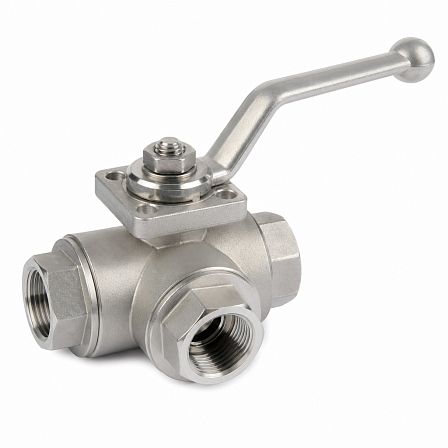

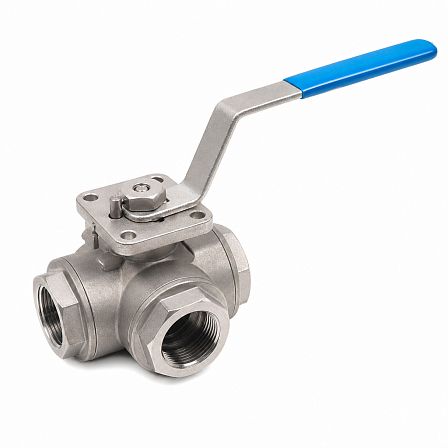

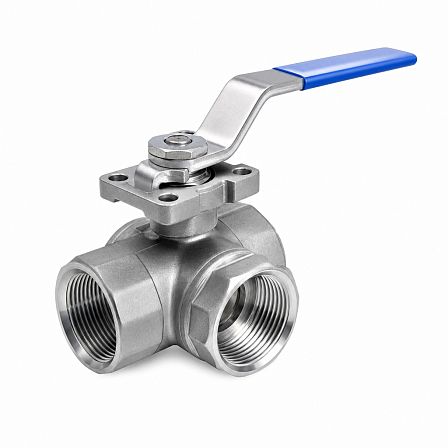

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 32, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, L-порт, BL11A744987
- Описание
- Характеристики
- Документация
Кран шаровой трехходовой БИВАЛ серии BV3, исполнение BL11A744987, предназначен для переключения потока рабочей среды между двумя направлениями. Номинальный диаметр DN 32, номинальное давление PN 63 (6,3 МПа), присоединение — внутренняя резьба/внутренняя резьба; шар имеет L-образный канал. Корпус выполнен из нержавеющей стали 08Х18Н10, предусмотрен монтажный ISO-фланец под привод.
Конструкция и назначение
Трехходовой шаровой кран серии BV3 является запорной трубопроводной арматурой с L-портом. При повороте штока L-образный канал шара соединяет общий патрубок с одним из двух боковых патрубков, обеспечивая переключение направления потока. Исполнение не предназначено для одновременного соединения трех портов.
Основные параметры
- Серия: BV3.
- Артикул: BL11A744987.
- Номинальный диаметр: DN 32.
- Номинальное давление: PN 63, или 6,3 МПа.
- Тип прохода: полупроходной.
- Конфигурация шара: L-порт.
- Присоединение к трубопроводу: резьба/резьба.
- Материал корпуса: нержавеющая сталь 08Х18Н10.
- Монтажная площадка: ISO-фланец для установки привода.
Присоединение и привод
Кран устанавливается в трубопровод с помощью резьбовых соединений. Верхний ISO-фланец позволяет применять ручной рычаг либо устанавливать совместимый привод. Для исполнения DN 32 у серии BV3 предусмотрена площадка ISO F05/F07 и квадрат штока 11 мм.
Габаритные данные
Для крана DN 32 серии BV3 с L-портом внутренний диаметр прохода составляет 25 мм. Монтажная длина — 128 мм, высота корпуса — 90 мм, высота до верхней части рукоятки или привода — 155 мм. Масса изделия составляет около 2,2 кг.
Гидравлические характеристики
Коэффициент пропускной способности Kvs для типоразмера DN 32 составляет 60 м³/ч. Значение применяется при гидравлическом расчете трубопроводного участка и подборе оборудования.
Рабочие среды
Краны BV3 применяются на трубопроводах воды, пара, сжатого воздуха, спиртов, топлива и других сред, совместимых с материалами корпуса и уплотнений. Возможность применения на конкретной среде и фактические рабочие параметры определяются условиями эксплуатации системы.
