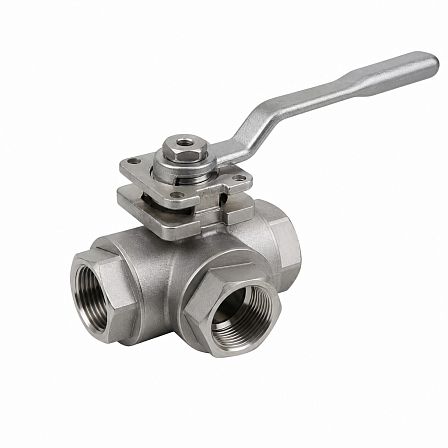

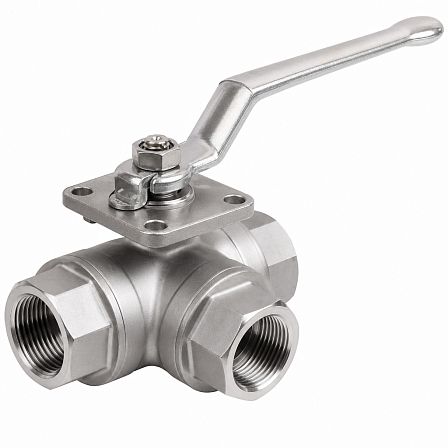

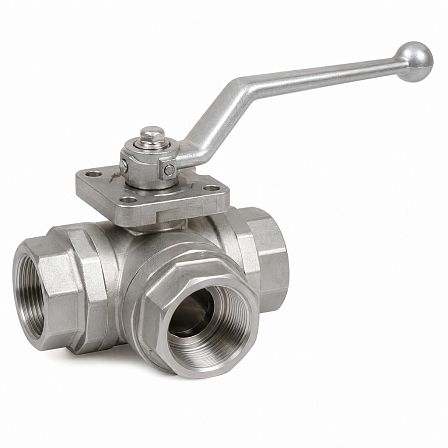

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 32, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, T-порт, BL11A744997
АРТ: BL11A744997

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 32, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, T-порт, BL11A744997

АРТ: BL11A744997
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Пароконденсатные системы / Пищевая промышленность
Тип управления
Ручка - рычаг
БИВАЛ БИВАЛ Бренд БИВАЛ
  • Описание
  • Характеристики
  • Документация
Описание

Кран шаровой трехходовой БИВАЛ серии BV3, артикул BL11A744997, предназначен для переключения и распределения потока рабочей среды в трубопроводах. Исполнение: DN 32, PN 63, неполнопроходное, корпус из нержавеющей стали 08Х18Н10, внутреннее резьбовое присоединение, T-порт и ISO-фланец для установки привода.

Назначение и конструкция

Кран относится к трехходовой запорной арматуре. T-образный канал шара обеспечивает переключение потоков между тремя присоединительными патрубками в соответствии со схемой работы T-порта. Неполнопроходная конструкция рассчитана на применение в технологических трубопроводах, где допускается сужение проходного сечения.

Основные параметры
  • Серия: BV3.
  • Условный проход: DN 32.
  • Номинальное давление: PN 63, или 6,3 МПа.
  • Тип крана: шаровой, трехходовой.
  • Исполнение прохода: неполнопроходное.
  • Конфигурация канала: T-порт.
Материалы и уплотнения

Корпус крана изготовлен из нержавеющей стали 08Х18Н10. В конструкции серии BV3 применяются уплотнения из PTFE; седла выполнены из PTFE с графитовым наполнением. Материалы предназначены для работы с жидкими и газообразными средами, совместимыми с элементами крана.

Присоединение к трубопроводу

Кран имеет резьбовое присоединение резьба/резьба с внутренней трубной резьбой BSP по ГОСТ 6357-81. Такое исполнение предназначено для монтажа на резьбовых участках трубопровода без фланцевых переходников.

Установка привода

На корпусе предусмотрен ISO-фланец для присоединения поворотного пневматического или электрического привода. Фланец обеспечивает установку привода на кран без изменения конструкции трубопровода. Привод в наименовании изделия не указан и должен подбираться отдельно с учетом требуемого крутящего момента и условий эксплуатации.

Рабочие условия

Для кранов серии BV3 установлен диапазон рабочих температур от −60 до +200 °C и максимальное рабочее давление до 6,3 МПа. Допустимые параметры применения зависят от температуры среды: при повышении температуры допустимое давление определяется диаграммой «температура–давление» для данного исполнения.

Область применения

Кран может использоваться в системах водоснабжения, пожаротушения, пароконденсатных системах, пневматических линиях со сжатым воздухом и нейтральными газами, а также на трубопроводах для транспортировки топлива, слабых кислот и щелочей. Применение допускается только для сред, химически совместимых с нержавеющей сталью и PTFE-уплотнениями.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Пароконденсатные системы / Пищевая промышленность
Тип управления
Ручка - рычаг
С американкой
Нет
Корпус
Разборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BL11A744997
Объём одной штуки, м³
0.00075
Вес (кг)
2.8
Длина (мм)
120
Ширина (мм)
70
Высота (мм)
89
