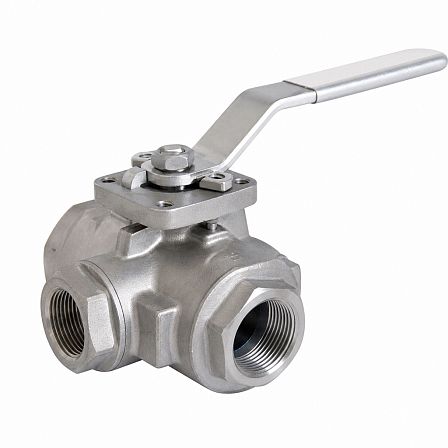

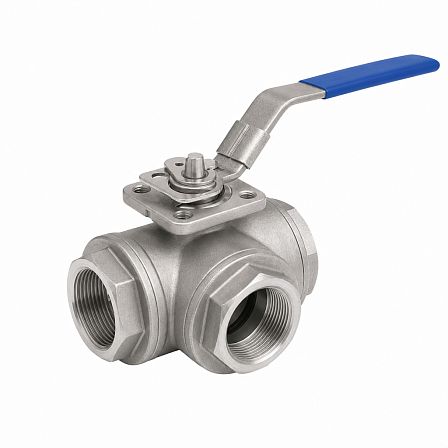

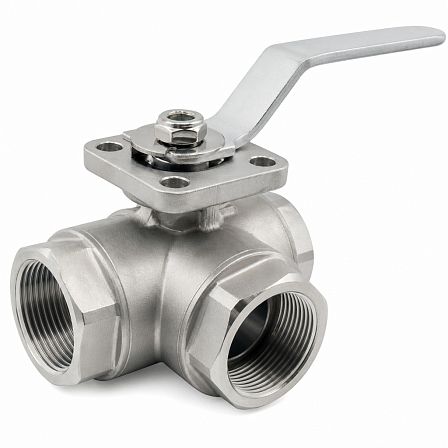

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 50, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, L-порт, BL11A744990
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой трёхходовой BV3, DN 50, PN 63, артикул BL11A744990 — запорное устройство с L-образным портом, неполнопроходным каналом и резьбовым присоединением. Корпус выполнен из нержавеющей стали 08Х18Н10, конструкция предусматривает ISO-фланец для установки привода.
Назначение и схема потока
Кран предназначен для переключения потока между тремя присоединительными патрубками. L-порт образует Г-образный канал в шаре и обеспечивает соединение общего патрубка с одним из двух остальных направлений при повороте штока на 90°. Изделие применяется в трубопроводах водоснабжения, пароконденсатных системах, пневматических линиях, а также для нейтральных, пищевых и слабоагрессивных сред.
Основные параметры
- Серия: BV3.
- Тип: шаровой кран трёхходовой.
- Номинальный диаметр: DN 50.
- Номинальное давление: PN 63, или 6,3 МПа.
- Проход: неполнопроходной (редуцированный).
- Конфигурация канала: L-порт.
- Присоединение: внутренняя резьба / внутренняя резьба.
- Тип трубной резьбы: BSP по ГОСТ 6357-81.
Материалы конструкции
Корпус и патрубки изготовлены из нержавеющей стали 08Х18Н10. Шар и шток выполнены из коррозионно-стойкой стали. Седловые и корпусные уплотнения изготовлены из PTFE с графитовым наполнением; уплотнение штока — PTFE. Конструкция крана составная, что допускает техническое обслуживание и замену уплотнений.
Температурный режим
Рабочий диапазон температур составляет от −60 до +220 °C. Допустимое давление зависит от температуры рабочей среды; при повышении температуры требуется учитывать диаграмму «давление—температура» для серии BV3.
Привод и управление
Кран оснащён монтажным ISO-фланцем для установки ручного, электрического или пневматического привода. ISO-фланец обеспечивает стандартизированное присоединение привода к штоку крана.
Габаритные характеристики для DN 50
- Проходной диаметр: 38 мм.
- Монтажная длина L1: 146,8 мм.
- Монтажная длина L2: 123 мм.
- Высота H: 122 мм.
- Высота H1: 82,8 мм.
- Высота H2: 14 мм.
- Длина рукоятки W: 188 мм.
- Масса: 5,0 кг.
- Коэффициент пропускной способности Kvs: 140 м³/ч.
