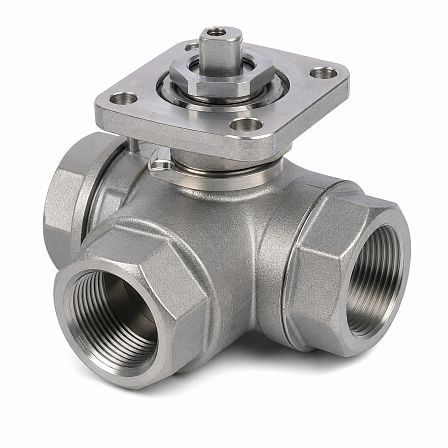

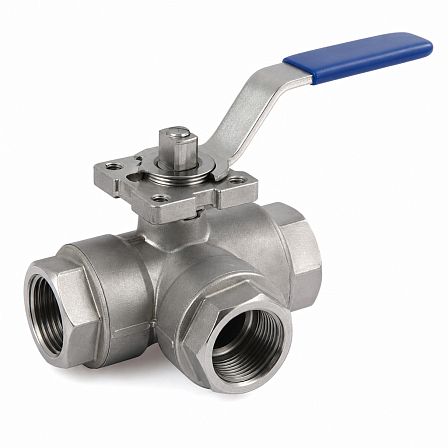

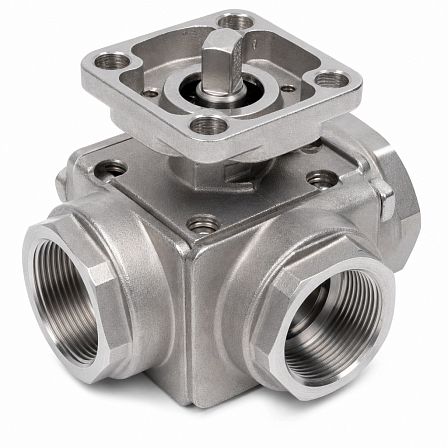

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 50, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, T-порт, BL11A744999
- Описание
- Характеристики
- Документация
Кран шаровой трехходовой БИВАЛ серии BV3, артикул BL11A744999, предназначен для перекрытия и распределения потока в трубопроводах. Исполнение: DN 50, PN 63, корпус из нержавеющей стали 08Х18Н10, резьбовое присоединение с обеих сторон, ISO-фланец под привод и шар с Т-портом.
Конструкция и назначение
Кран относится к трехходовой запорной арматуре с неполнопроходной конструкцией. Т-образный канал шара обеспечивает коммутацию потоков между тремя присоединительными патрубками. Конструкция допускает техническое обслуживание и замену уплотнительных элементов.
Основные параметры
- Серия: BV3.
- Артикул: BL11A744999.
- Номинальный диаметр: DN 50.
- Номинальное давление: PN 63, или 6,3 МПа.
- Тип прохода: неполнопроходной.
- Конфигурация шара: Т-порт.
- Коэффициент пропускной способности Kv: 140 м³/ч.
- Рабочий температурный диапазон: от −60 до +220 °C.
Материалы основных деталей
Корпус и присоединительные патрубки изготовлены из нержавеющей стали 08Х18Н10. Шар и шток выполнены из коррозионностойкой стали. Седловые и корпусные уплотнения изготовлены на основе PTFE; материал седел содержит графитовое наполнение.
Присоединение и привод
Кран имеет резьбовое присоединение «резьба/резьба» с внутренней трубной резьбой BSP. На корпусе предусмотрен монтажный ISO-фланец для установки пневматического или электрического привода. Для исполнения DN 50 применяется присоединительный фланец ISO F7.
Габаритные данные
- Условный проход канала: 38 мм.
- Строительная длина L1: 146,8 мм.
- Длина L2: 123 мм.
- Высота H: 122 мм.
- Высота H1: 82,8 мм.
- Высота H2: 14 мм.
- Ширина рукоятки W: 188 мм.
- Масса: около 5,0 кг.
Применение
Кран применяется на трубопроводах воды, пара, конденсата, сжатого воздуха, нейтральных газов, топлива, спиртов, а также слабоагрессивных кислотных и щелочных сред, совместимых с материалами деталей и уплотнений. Может использоваться в системах водоснабжения, пожаротушения, обвязки котлов и сепараторов, пневматических системах и технологических трубопроводах.
