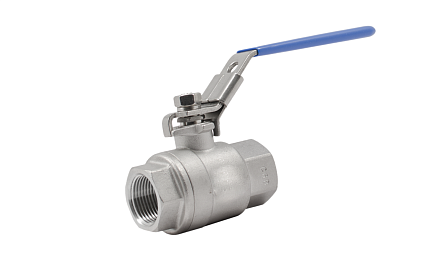

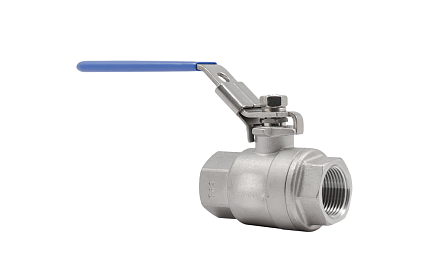

Кран шаровой БИВАЛ, BV15, DN 20, PN 63, нерж. сталь 08Х18Н10, полнопроходной, резьба/резьба, BL11A742561
- Описание
- Характеристики
- Документация Аналогичные товары
Основная техническая задача изделия — полное отсечение транспортируемого потока в инженерных и технологических магистралях. Данная модель имеет полнопроходную конфигурацию проточной части. Внутренний диаметр отверстия в сферическом затворе полностью совпадает с сечением подключенной трубы (DN 20). Отсутствие заужения канала обеспечивает нулевое гидравлическое сопротивление, предотвращает падение давления в системе и исключает риск скопления механических частиц внутри узла.
Соединение с трубопроводом муфтовое, реализовано посредством внутренней цилиндрической трубной резьбы. Уплотнение запорного шара и шпинделя выполнено с применением седел и прокладок из политетрафторэтилена (PTFE — химически инертный фторопласт). Механизм управляется ручным способом при помощи рычага. Ход рукоятки ограничен углом 90 градусов. Арматура имеет строго двухпозиционный алгоритм работы (полностью открыто или полностью закрыто) и не рассчитана на дросселирование или регулировку расхода рабочей среды.
Сводные технические характеристики
• Номинальный диаметр (Ду / DN): 20 мм (соединительная резьба 3/4 дюйма).
• Номинальное давление (Ру / PN): 63 кгс/см² (63 бар, 6,3 МПа).
• Геометрия отверстия: Полнопроходной.
• Тип присоединения: Резьба/резьба (муфтовое, внутренняя/внутренняя).
• Материал корпуса, муфт: Сталь коррозионно-стойкая 08Х18Н10.
• Материал запорной сферы и штока: Нержавеющая сталь.
• Материал уплотнительных элементов (седла, сальник): PTFE (тефлон).
• Направление подачи потока: Любое (двустороннее).
• Привод: Ручной рычаг.
Условия эксплуатации и совместимые среды
Муфтовый кран из стали допускается к интеграции в контуры, транспортирующие жидкие и газообразные вещества, по отношению к которым фторопласт и нержавеющие сплавы обладают достаточной химической стойкостью. Регламентированные рабочие среды: техническая, обессоленная и питьевая вода, насыщенный пар, газы, сжатый воздух, углеводороды, светлые и темные нефтепродукты, горюче-смазочные материалы, спиртовые растворы, а также слабоагрессивные кислотные и щелочные жидкости. Изделие применяется на предприятиях целлюлозно-бумажной, химической, пищевой промышленности, в теплоснабжении и пневматических системах.
Технологический регламент монтажа
Монтаж шарового крана с резьбовым присоединением в трубопровод осуществляется путем навинчивания муфт на трубы с наружной резьбой. Для обеспечения абсолютной герметичности резьбового стыка обязательно применение специализированных уплотнительных материалов. В процессе накручивания арматуры захват рожковым или разводным ключом должен производиться строго за шестигранник той муфты, которая в данный момент навинчивается на трубу. Захват за противоположный конец корпуса запрещен во избежание нарушения целостности и герметичности заводской сборки крана. Монтажное положение устройства в пространстве не имеет ограничений (допускается вертикальная, горизонтальная или наклонная установка). Перевод рукоятки в рабочие положения должен выполняться с плавной динамикой для предотвращения гидравлических ударов в контуре.
