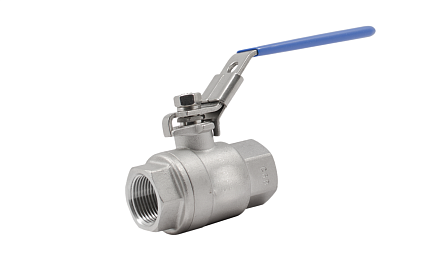

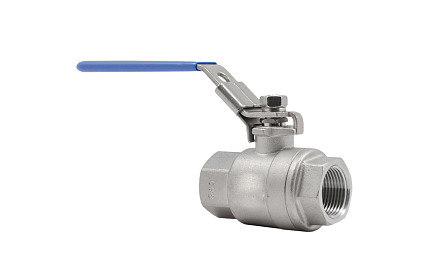

Кран шаровой БИВАЛ, BV15, DN 25, PN 63, нерж. сталь 08Х18Н10, полнопроходной, резьба/резьба, BL11A742563
- Описание
- Характеристики
- Документация Аналогичные товары
Кран, относится к категории муфтовой нержавеющей трубопроводной арматуры. Главная техническая функция устройства заключается в герметичном перекрытии потока рабочей среды на технологических контурах и промышленных трубопроводах. Все детали корпуса и элементы проточной части изготовлены из аустенитной нержавеющей стали 08Х18Н10.
Запорный вентиль имеет полнопроходное сечение проточного канала. Данная архитектура означает, что внутренний диаметр сквозного отверстия стальной сферы строго равен 25 мм, не образуя заужений относительно трубопровода. Такая конфигурация гарантирует нулевое гидравлическое сопротивление, исключает перепады давления и минимизирует вероятность образования кавитации внутри узла.
Герметизация шпинделя и поворотного шара в корпусе обеспечивается уплотнительными седлами из политетрафторэтилена (PTFE). Привод устройства — механический (ручной), реализованный в виде стальной рукоятки-рычага. Рабочий ход ограничивается углом 90 градусов. Арматура имеет строгий функционал типа «закрыто/открыто» и не предназначена для частичного дросселирования, балансировки или регулирования расхода рабочей среды.
Детальная таблица технических параметров
• Номинальный проходной диаметр (DN / Ду): 25 мм (резьба 1").
• Номинальное рабочее давление (PN / Ру): 63 бар
• Тип прохода: Полнопроходной.
• Формат присоединения: Резьба/резьба (муфтовое, ВР/ВР).
• Тип резьбы: Внутренняя трубная (цилиндрическая).
• Сплав корпуса и концевых муфт: Сталь коррозионно-стойкая 08Х18Н10.
• Сплав шара и штока: Нержавеющая сталь.
• Материал сальника и седел: PTFE (тефлон / фторопласт).
Рабочие среды и промышленная эксплуатация
Резьбовой нержавеющий кран применяется в гидравлических и пневматических системах, транспортирующих среды, инертные к фторопластовым уплотнениям и стали 08Х18Н10. В список совместимых сред входят: вода (включая питьевую, обессоленную и техническую), водяной пар, сжатый воздух, азот, природный газ, спиртосодержащие жидкости, нефтепродукты, топливные смеси, органические растворители, а также растворы щелочей и кислот низкой концентрации. Благодаря химической нейтральности корпуса, изделие интегрируется в инженерные линии предприятий химической, пищевой, нефтегазовой и фармацевтической промышленности.
Технологические нормативы монтажа
Инсталляция муфтового шарового крана на трубопроводную линию выполняется методом резьбового скручивания. Для обеспечения герметичности соединений требуется обязательное использование сантехнических герметиков: анаэробных составов, ленты ФУМ, нити или льняной пряди с уплотнительной пастой. При выполнении монтажных работ крутящий момент от гаечного ключа (рожкового или разводного) должен прикладываться исключительно на шестигранный участок той муфты, которая в данный момент наворачивается на сгон трубы. Приложение усилия к противоположной стороне корпуса категорически запрещено, так как это приведет к нарушению заводской сборки и разгерметизации изделия. Узел может быть смонтирован на трубопроводе в любом пространственном положении. Открытие и закрытие рычага должно осуществляться плавно, без применения ударных нагрузок и удлинителей рукоятки (рычагов-труб).
