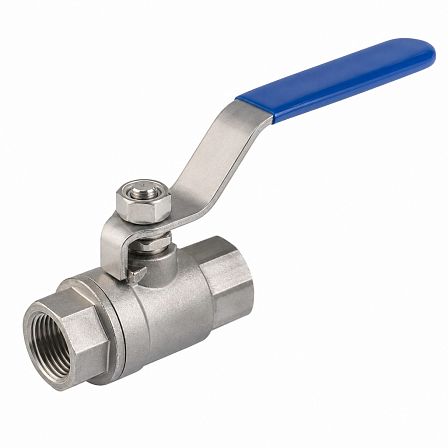

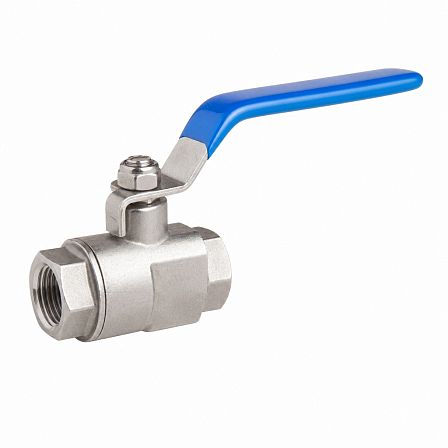

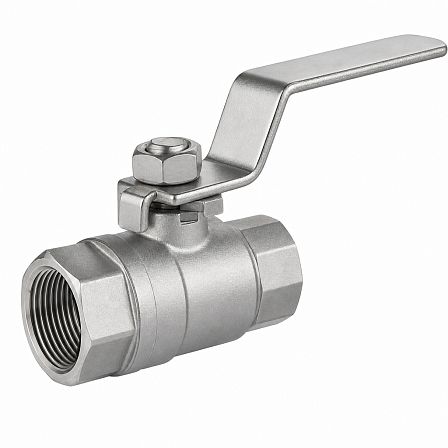

Кран шаровой БИВАЛ, BV16, DN 10, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, BL11A744949
АРТ: BL11A744949

Кран шаровой БИВАЛ, BV16, DN 10, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, BL11A744949

АРТ: BL11A744949
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Ручка - рычаг
БИВАЛ БИВАЛ Бренд БИВАЛ
Описание

Кран шаровой БИВАЛ серии BV16, DN 10, PN 63 — двухходовая запорная арматура с редуцированным проходом, корпусом из нержавеющей стали 08Х18Н10 и резьбовым присоединением резьба/резьба. Исполнение предназначено для ручного перекрытия потока в трубопроводах с рабочим давлением до 6,3 МПа.

Назначение и конструкция

Кран BV16.04.010.63.Р/Р применяется как запорное устройство. Конструкция односоставная, полупроходная, двухходовая; управление выполняется ручной рукояткой. ISO-фланец для установки привода не предусмотрен.

Основные параметры

  • Серия: BV16.
  • Номинальный диаметр: DN 10.
  • Номинальное давление: PN 63, или 6,3 МПа.
  • Тип прохода: редуцированный (полупроходной).
  • Присоединение: внутренняя трубная резьба BSP, резьба/резьба.
  • Присоединительный размер: 3/8.
  • Артикул: BL11A744949.

Материалы деталей

Корпус изготовлен из нержавеющей стали 08Х18Н10 (аналог AISI 304). Шар и шток выполнены из нержавеющей стали AISI 316. Седловые уплотнения, уплотнение штока и упорная шайба изготовлены из PTFE; седловое уплотнение — PTFE с углеродным наполнителем. Рукоятка, гайка и шайбы выполнены из нержавеющей стали AISI 304, покрытие рукоятки — винил.

Рабочие среды и температура

Кран может использоваться на воде, паре, сжатом воздухе, спиртах, нейтральных жидкостях, пищевых и слабоагрессивных средах. Диапазон температуры рабочей среды — от −60 до +200 °C. Для пара допускается давление до 0,8 МПа, для сжатого воздуха и спиртов — до 0,6 МПа.

Габаритные данные DN 10

  • Строительная длина L: 44 мм.
  • Диаметр проходного отверстия: 7 мм.
  • Высота корпуса B: 20,7 мм.
  • Размер D: 37 мм.
  • Длина рукоятки E: 70 мм.
  • Масса: 0,1 кг.
  • Коэффициент пропускной способности Kv: 4,7 м³/ч.

Особенности применения

Кран предназначен для положений «открыто» и «закрыто» и не относится к регулирующей арматуре. Редуцированное проходное сечение следует учитывать при подборе по требуемой пропускной способности трубопровода.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
10 (3/8)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Артикул
BL11A744949
Длина (отрезок, бухта), м
44
Объём одной штуки, м³
0.00003
Вес (кг)
0.1
Длина (мм)
44
Ширина (мм)
24
Высота (мм)
32
