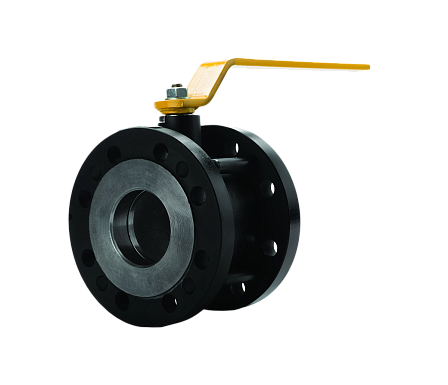

Кран шаровой БИВАЛ, BV17, DN 150, PN 40, угл. сталь, неполнопроходной, межфланцевый, с голым штоком, F10, BL02A576698
- Описание
- Характеристики
- Документация
Кран шаровой БИВАЛ серии BV17, артикул BL02A576698, — двухходовой запорный кран DN 150 с условным давлением PN 40. Исполнение межфланцевое, корпус из углеродистой стали, проход неполнопроходной; кран поставляется с голым штоком и монтажной площадкой ISO 5211 F10 для установки ручного редуктора, пневматического или электрического привода.
Основные параметры
- Серия: BV17.
- Артикул: BL02A576698.
- Тип арматуры: шаровой кран, двухходовой.
- Условный проход: DN 150.
- Номинальное давление: PN 40, или 4,0 МПа.
- Тип прохода: неполнопроходной.
- Материал корпуса: углеродистая сталь.
- Тип присоединения: межфланцевое.
Исполнение под привод
Кран выполнен с голым штоком, без рукоятки и редуктора. Верхняя монтажная площадка соответствует стандарту ISO 5211, типоразмер F10. Такое исполнение предназначено для непосредственной установки четвертьоборотного привода или ручного редуктора. Передача усилия на запорный орган осуществляется через шток с квадратом 26 × 8 мм.
Конструктивные размеры
- Диаметр проходного сечения: 130 мм.
- Наружный диаметр корпуса: 210 мм.
- Строительная длина: 300 мм.
- Высота корпуса: 250 мм.
- Расчетный крутящий момент: 30 Н·м.
- Масса: около 40,2 кг.
Монтаж и назначение
Межфланцевое исполнение предусматривает установку крана между ответными фланцами трубопровода с использованием стяжных шпилек или болтов. Шаровой затвор применяется для перекрытия потока рабочей среды; неполнопроходная конструкция DN 150 имеет уменьшенное проходное сечение относительно условного диаметра трубопровода.
Обозначение изделия
Полное обозначение: BV17.03.150.40.М/Ф. Исполнение включает корпус из углеродистой стали, условный проход DN 150, номинальное давление PN 40 и межфланцевое присоединение.
