Кран шаровой БИВАЛ, BV17, DN 8, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, ISO-фланец F03/F04, BL11B744832
АРТ: BL11B744832

Кран шаровой БИВАЛ, BV17, DN 8, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, ISO-фланец F03/F04, BL11B744832

АРТ: BL11B744832
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Голый шток
БИВАЛ БИВАЛ Бренд БИВАЛ
  • Описание
  • Характеристики
  • Документация
Описание

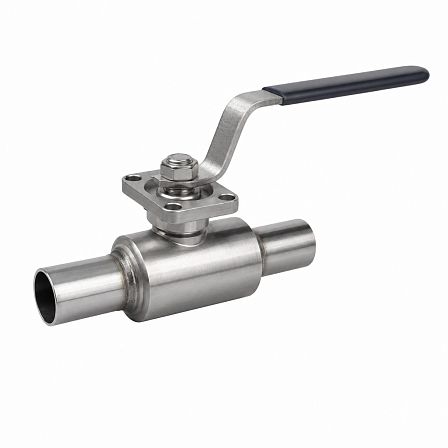

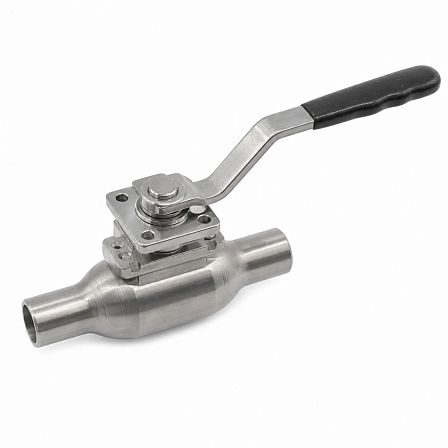

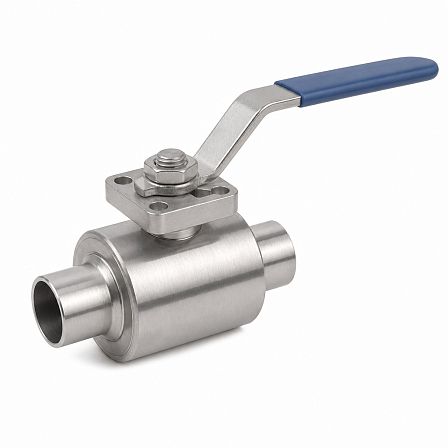

Кран шаровой БИВАЛ BV17 DN 8 PN 63 — двухходовая полнопроходная запорная арматура из нержавеющей стали 08Х18Н10. Модель BL11B744832 имеет приварное присоединение сварка/сварка и монтажную площадку ISO F03/F04 для установки привода.

Назначение. Кран предназначен для полного перекрытия потока рабочей среды в трубопроводах. Применяется в системах водоснабжения, пожаротушения, пароконденсатных системах, линиях транспортировки топлива, а также при работе со слабыми кислотами и щелочами. Допускается использование на пищевых производствах.

Основные параметры. Номинальный диаметр крана — DN 8, номинальное давление — PN 63, или 6,3 МПа. Конструкция полнопроходная: проходное сечение не заужается относительно условного диаметра, что снижает гидравлическое сопротивление на участке трубопровода.

Конструкция и материалы. Кран выполнен в трёхсоставном разборном корпусе из нержавеющей стали 08Х18Н10. Запорный элемент — шар из коррозионностойкой стали; уплотнения седла и штока изготовлены на основе PTFE. Разборная конструкция предусматривает техническое обслуживание и замену уплотнительных элементов.

Присоединение к трубопроводу. Исполнение С/С предусматривает приварку патрубков крана к трубопроводу с обеих сторон. Перед выполнением сварочных работ кран необходимо разобрать; после приварки патрубков выполнить обратную сборку.

Монтажная площадка под привод. ISO-фланец F03/F04 предназначен для установки пневматического или электрического привода. Также возможна установка редуктора либо концевых выключателей.

Рабочие условия. Рабочий температурный диапазон для кранов серии BV17 составляет от −60 до +200 °C. Предельные рабочие параметры следует выбирать с учётом зависимости давления от температуры рабочей среды.

Габаритные данные для DN 8.

  • наружный диаметр патрубка — 11 мм;
  • строительная длина при сварном присоединении — 61 мм;
  • высота — 72 мм;
  • длина рукоятки — 141 мм;
  • масса — около 0,55 кг.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
8 (1/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BL11B744832
Объём одной штуки, м³
0.00012
Вес (кг)
0.4
Длина (мм)
64
Ширина (мм)
38
Высота (мм)
51
